前言

SVG 格式图标在软件界面中有广泛应用,它与生俱来的矢量属性,使其在高分辨率屏幕上的表现非常完美。SVG 是一个基于 XML 标记语言的开放网络标准格式,拥有跨设备多平台的兼容效果。前面我们有分享过一篇关于 WPS 图标的文章《探索 WPS 3000 个图标设计背后的故事》,得到了很多网友的积极反馈。相信界面设计的小伙伴们都很熟悉 SVG 格式了,这次,我有一个棒的想法想分享给大家:利用 SVG 图标套色,来完成不同界面的适配。

如何重新设计3000个图标?来看金山团队的实战案例

项目背景近些年,WPS 组件页在完善基础功能的同时,增加了许多新功能。

阅读文章 >

什么是 SVG 图标套色?

图标套色的简单来说就是利用 SVG 格式的文本属性,使用 XML 格式标准,在 SVG 文档中增加 CSS 样式,通过修改 CSS 样式属性,精准控制 SVG 格式图标颜色,通过修改透明度控制图形显示与否,从而变换图标的风格外观。

学会SVG图标的高级用法,界面适配效率翻一倍!

基本原理:修改 SVG 的样式,生成不同风格的图标

学会SVG图标的高级用法,界面适配效率翻一倍!

用处一:颜色适配

这里有几个插件,都用到了“保存”、“打印”这些功能。因为主题色不同,即使是同样外形的图标,还是需要根据主题色的不同输出适配各个插件的图标。采用图标套色的方法,就可以避免这类图标资源的重复输出。

学会SVG图标的高级用法,界面适配效率翻一倍!

相同功能需要两套不同主题色的图标

用处二:皮肤适配

现在多数软件一般都有皮肤功能,不同用户需求,衍生出风格各异的皮肤,各种颜色,深浅不一,一套图标满足不了所有,为了视觉效果需要对每个皮肤输出特定颜色、风格的图标。图标数量如果很多,投入的成本将随皮肤数量呈几何倍增加,图标套色就可以很好的解决这类问题,只需要通过修改图标颜色和风格即可适配。

学会SVG图标的高级用法,界面适配效率翻一倍!

通过修改映射配置,可以得到不同颜色的图标

套色方法

我们先看看图标套色之后的效果:

学会SVG图标的高级用法,界面适配效率翻一倍!

修改映射配置,可以得到线、面不同风格的图标

简单来说,实现这种效果有下方五个步骤:

学会SVG图标的高级用法,界面适配效率翻一倍!

套色方法五个步骤

以下方几个图标来做示例:

学会SVG图标的高级用法,界面适配效率翻一倍!

SVG 示例图标

第一步,确定图标线、面风格

设计师将图标线、面风格确定下来,并保证两者效果上可以兼容,即轮廓一致。

学会SVG图标的高级用法,界面适配效率翻一倍!

同时兼容线、面两种风格效果

第二步,定义图标颜色

在确定了图标的风格之后,将图标中用到的 7 种颜色,根据一深一浅再拆分为 14 种(具体几种颜色可根据图标设计需要来定),深色用于填充线性图形,浅色用于填充面性图形。

学会SVG图标的高级用法,界面适配效率翻一倍!

根据线、面风格需要,定义图标的颜色

第三步,给颜色定义样式名

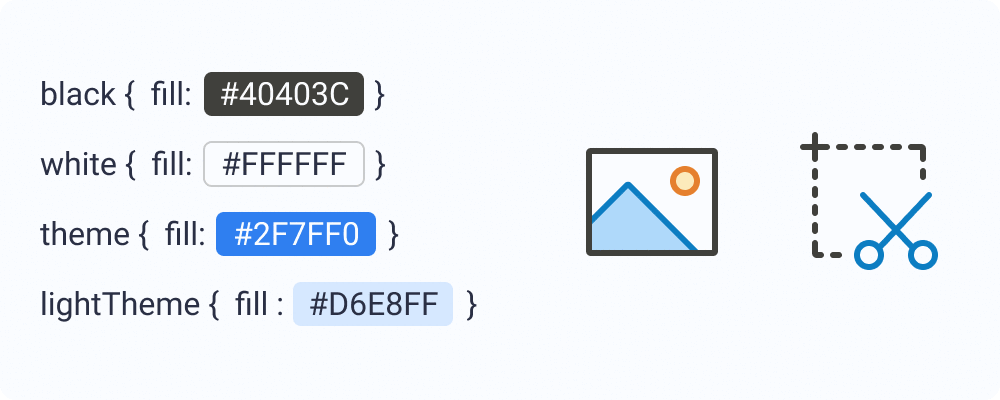

给 14 种颜色,分别定义好 CSS 样式名(样式名遵循 CSS 规则即可)。

学会SVG图标的高级用法,界面适配效率翻一倍!

给颜色定义样式名

第四步,给 SVG 图标添加 CSS 内部样式

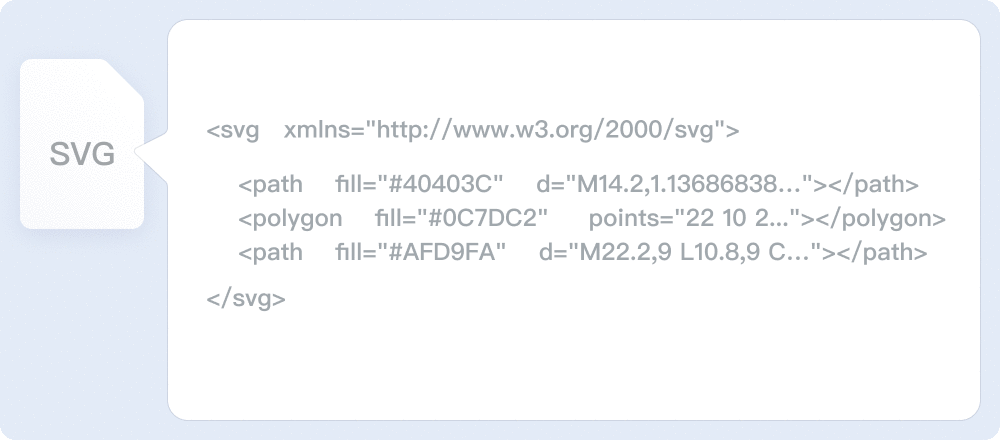

SVG 格式图标默认是没有 CSS 样式,需要手动将 CSS 内部样式添加到 SVG 文档中,并将 SVG 路径颜色与 CSS 样式名关联起来。

学会SVG图标的高级用法,界面适配效率翻一倍!

给 SVG 添加 CSS 样式

第五步,样式属性配置机制

添加内部样式之后,需要开发小哥哥在软件中增加对 SVG 图标 CSS 样式属性的映射机制。修改映射机制配置文件中 CSS 样式属性,就可以控制图标风格变化。

学会SVG图标的高级用法,界面适配效率翻一倍!

修改配置代码即可改变图标颜色

完成了以上五个步骤,通过修改软件中的映射机制配置文件,就可以改变图标风格。

应用案例

了解了步骤方法,我们以 WPS 为例来讲解图标套色在实际案例中的应用:

案例一:前面有提到我们的四大组件,WPS 由文字、表格、演示、PDF 四组件组成。每个组件都有各自的主题色,文字主题色为蓝色,表格绿色,演示橘黄色,PDF 红色。多数图标都含有主题色,但外形是一样的,因各组件主题色不同而导致了很多图标的重复输出。

套色用处之一的颜色适配,可以让图标变色以适应不同的组件色,避免图标的重复。

学会SVG图标的高级用法,界面适配效率翻一倍!

不同主题色图标的变换效果

案例二:WPS 有推出多个风格各异的皮肤,因为图标数量的关系,无法每个皮肤都输出一套图标,目前只能使用默认的线性图标。也因时间和维护成本而导致图标风格的单一。

套色用处之二的皮肤适配,能使图标改变风格以适应不同的皮肤,既能满足图标风格多样,又能满足时间和维护成本的可控。

学会SVG图标的高级用法,界面适配效率翻一倍!

不同风格图标的变换效果

案例三:深色模式的配色与浅色模式大相径庭,图标使用的颜色也截然不同,适配需要输出两套图标资源,因不同深浅色模式而导致的图标资源重复输出。WPS 组件功能区的图标有几千个,输出和维护都很费精力。

套色用处之二的皮肤适配,在深浅色模式下也能适用,改变图标颜色以适应不同的深浅色模式,避免图标的重复输出。

学会SVG图标的高级用法,界面适配效率翻一倍!

深浅色模式下图标的变换效果

总结

通过以上的案例不难发现,SVG 图标套色技术的价值,主要有以下几个方面:

学会SVG图标的高级用法,界面适配效率翻一倍!

1. 时间和维护成本的降低

利用图标套色方法,设计师只需要输出一套图标资源,就完成了多组件、多风格、深浅色模式适配。开发小哥哥也可以删掉适配用的冗余代码,提升了图标的管理和软件运行效率;

2. 个性化需求的满足

后期可以增加自定义扩展,让用户配置图标风格,更好地满足个性化需求;

3. 服务器资源的节约

更少图标资源,更小压缩包,更少空间和宽带的占用。

采用新技术,帮助设计、开发更好地完成多场景适配,降低了整体流程的执行难度,为项目节省了大量时间,避免过多精力投入在重复工作中,为最终完成目标创造了有利条件。同时也解放了生产力,有了更多的时间可以去关注高价值的项目。

工作中经常能遇到重复的内容,这都有提升和优化的空间,寻找更高效的方法,让工作变得轻松简单。

记得关注我们,下次还有更多好玩、有趣的内容分享给你~
