扫一扫 前言当我在网上搜寻交互文档规范时，可以搜到很多关于交互文档的结构搭建的文章，但始终没有一份较为完整的案例 Demo 展示，主要是因为大多数商业项目的交互文档是涉密的，无法进行分享。 如何输出一份专业优秀的交互文档？在项目设计中，交互设计师与上游的产品经理，下游的视觉设计师，开发工程师和测试等岗位的工作密不可分。 阅读文章 >相信大家和我一样想要一睹交互文档实战案例的芳容，我本着在交互行业学习的精神，研究了飞书、钉钉、腾讯会议，构建了这个《UEDART 云办公 APP 交互案例》的虚拟项目，最终输出在交互文档中可以快速复用的框架与模块。旨在通过符合实际的项目来进行交互文档整体构建的阐述，让大家通过案例的浏览，更为切实的了解到交互文档的细节，从中得到一些有效的帮助。 序幕以下预览的整个交互文档全部由 Axure 制作完成 UEDART 云办公 APP 交互案例预览： https://vip.uedart.com/works/CloudOffice/Complete/index.html 关于整个云办公 APP 项目的需求分析、设计思路、业务流程图、页面流程图、原型图制作内容已经在《UEDART 云办公 APP 交互案例》文档中体现了，本文就不再做过多赘述。接下来主要讲一讲，通过本次交互案例的展示，如何利用 Axure 快速构建 DRD 交互文档，为我们后续的工作提供更加有效的帮助。 通过本文的阐述再结合《UEDART 云办公 APP 交互案例》，双管齐下，能够让大家更好地了解到整个交互文档框架与实战交互案例的全貌，深入各个环节挖掘细节知识。这样会比单独从一个角度切入更为的直观和有效。与此同时，大家可以初步了解到如何从项目实践中抽离共通性，有意识地将共通性进行模块化是提高效率的好方法。 希望本文能够给大家传播一些知识，也希望在和大家交流的过程中，我也能不断地修正错误汲取新知识，和大家一起成长。 一、明确用户对象
交互文档给谁看，定义文档的用户对象很关键。 根据文档的用户对象不同，制作的方式与精细度也会有不同的要求。 本次制作的交互文档主要是针对工作环节中，用于落地开发实现，辅助工作环节中的各个成员：产品经理、视觉设计、开发人员以及测试人员，了解产品交互的功能与流程细节需求，便于开发对需求的理解与实现。 二、文档制作场景化
2.1 我们产品设计中的5个常见场景0-1 的产品设计： 完全 0-1 的产品，从头梳理产品业务、场景与业务，对应的业务与模块需求特别多 全新业务线： 已有基础流程与业务的沉淀，需要迭代全新业务线或大模块，对应的业务流程和功能 大版本迭代产品功能： 涉及多平台、流程较多，对应的迭代功能比较多 小版本迭代产品功能： 涉及流程少，迭代功能少，对应的要求是快速响应上线 2.2 如何让整个文档框架更为的灵活呢？针对以上场景我将交互文档框架拆分为：大、中、小三种形式，分别对应产品设计的几个常见场景 大型：0-1 的产品设计，迭代全新业务线 此会用 1 个完整的 UEDART 云办公 APP 交互文档案例来展示 UEDART 云办公 APP 交互案例预览： https://vip.uedart.com/works/CloudOffice/Complete/index.html 中型：大版本迭代产品功能 此大体结构和“大型”差别不大，主要是删减了一些基础信息的内容，流程和子业务的数量上的差异性 交互说明框架（中型）预览： https://vip.uedart.com/works/CloudOffice/mid/index.html 小型：小版本迭代产品功能 小版本，时间紧，功能较少，于是这边简化为“页面流”和原型图展示 交互说明框架（小型）预览： https://vip.uedart.com/works/CloudOffice/little/index.html 三、提炼交互文档特性

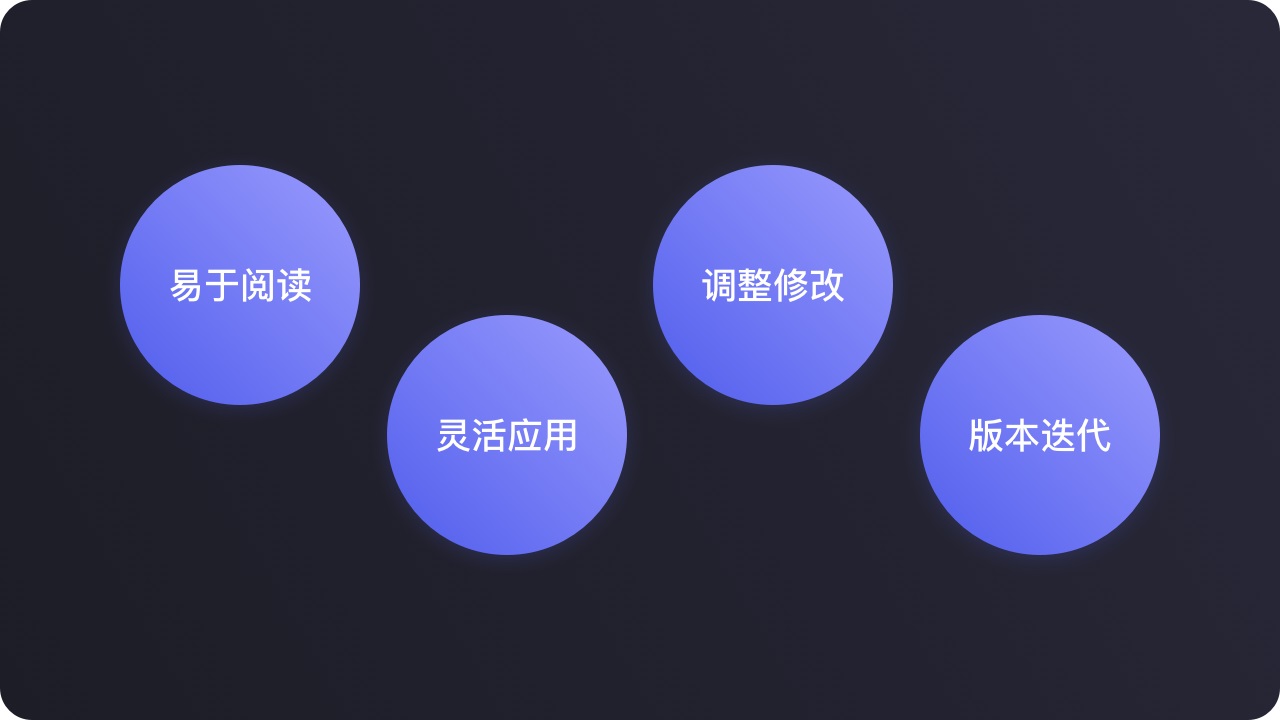

结合用户对象和使用场景，提炼交互文档的几个特性
为什么要提炼特性？ 主要是让制作有方向性，这一点很重要。 做一件事一定要明确为什么做，在项目之初已经定义了本次项目的主要目的。在明确为什么做的基础上，如何更有效地实现目标，方向性很重要，它为接下去的项目制作提供了关键着陆点，在一系列的发问与思考中不断完善靠近最终目标。接下来的制作思路将基于此特性，进行制作方法的选型与整体交互文档构建的架构。 四、制作思路最初定义《UEDART 云办公 APP 交互案例》的输出为主，此案例按照大型的交互文档框架进行打造，让大家能够了解到交互文档的全流程制作的全过程。 4.1 制作准备与产出物4.1.1. 制作方法论

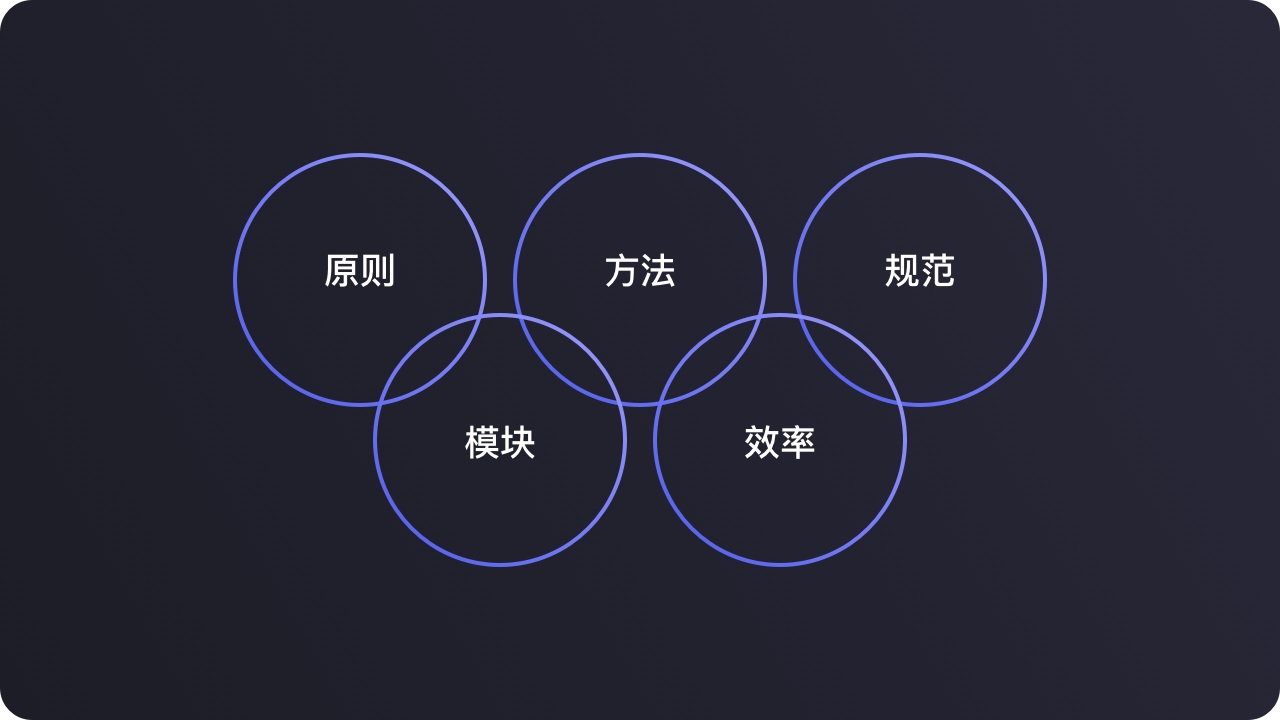

我称之为五环制作法：提炼原则，确定方法，统一规范、拆分模块、提升效率。
4.1.2 项目准备
Tip：回溯项目整个的制作时间，2021 年 1 月穿插了很多其他事情，比之预期有所滞后，最终还算比较顺利的在春节前完成了整个项目的制作与整理。 4.1.3 最终产出
4.2 文档结构4.2.1 浏览框架结构

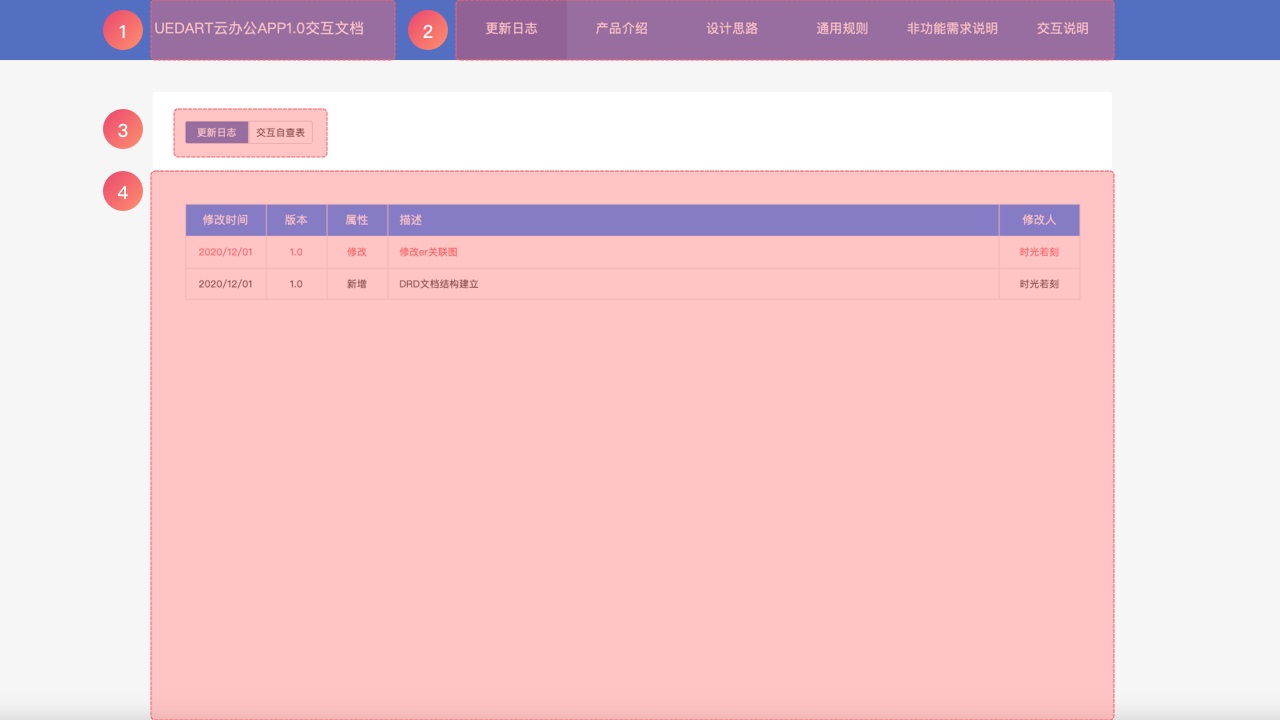

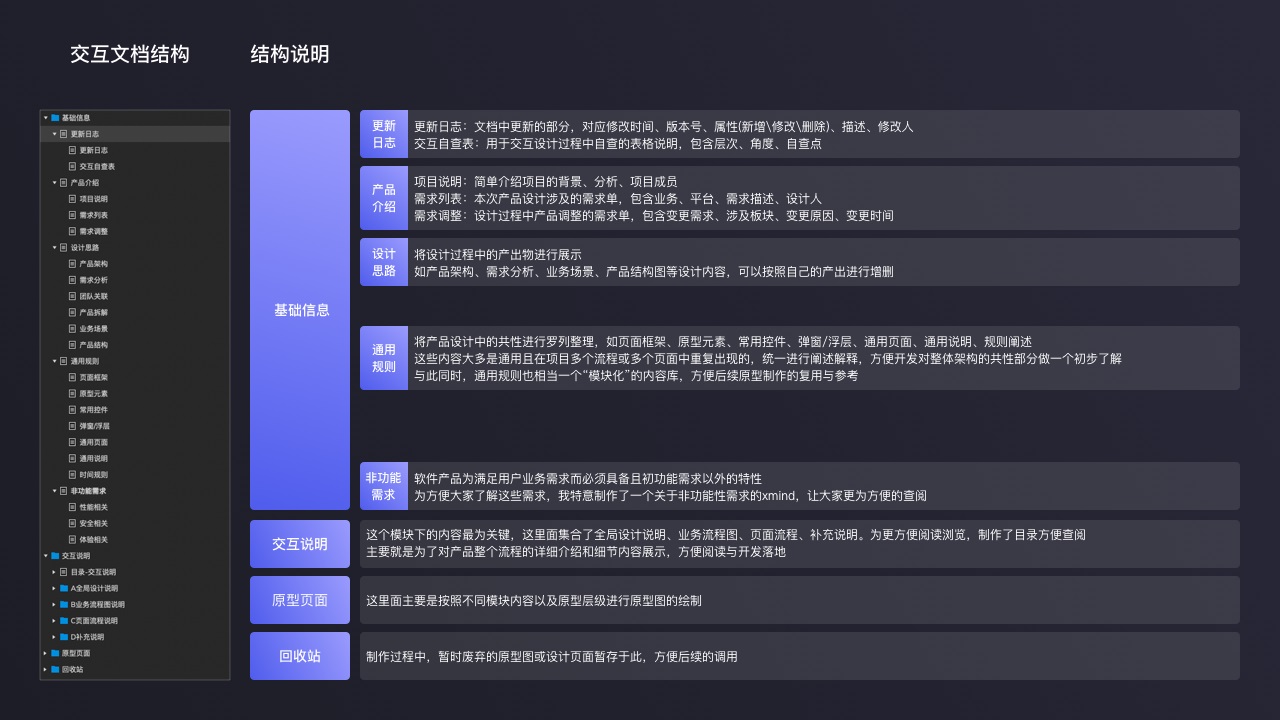

Tip：整体框架封装好自适应结构，方便笔记本与 pc 电脑的阅读感，同时封装好切换点击动效，整体浏览感就和平时浏览网站是一样的效果，方便读者阅读。 4.2.2 交互文档结构 大结构分为：基础信息、交互说明、原型页面、回收站四个模块。

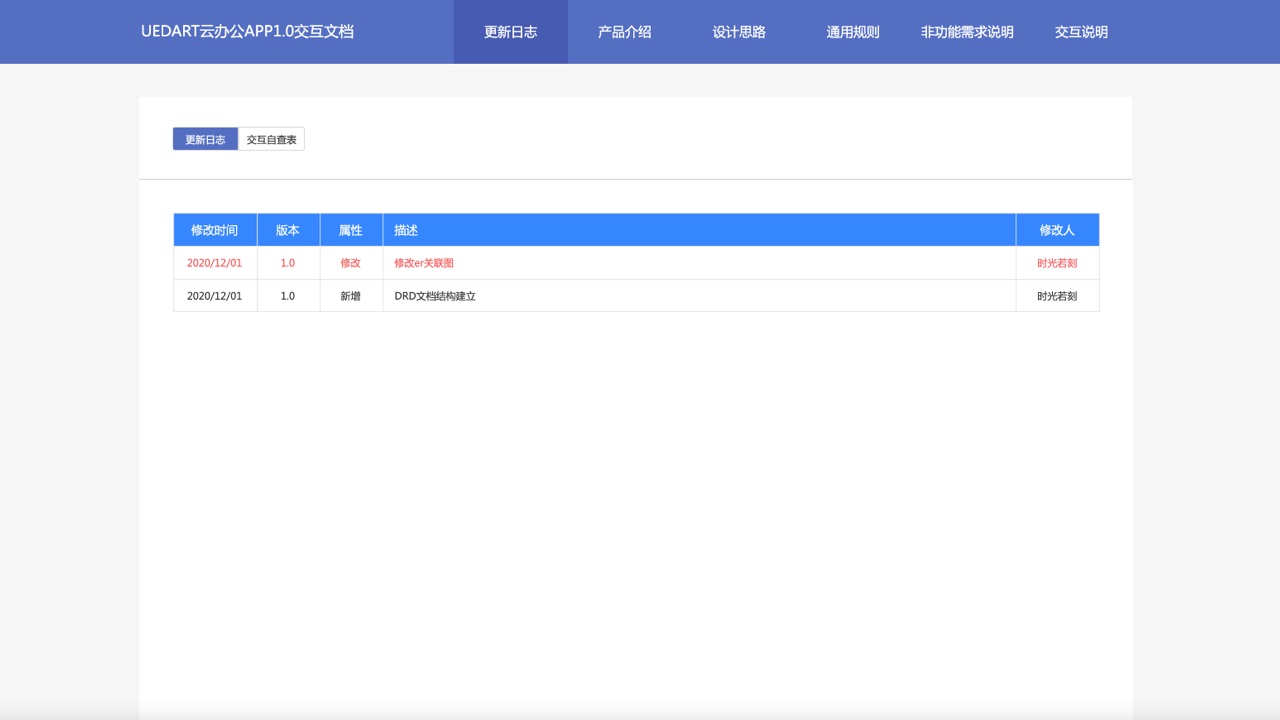

部分内容展示： 更新日志：

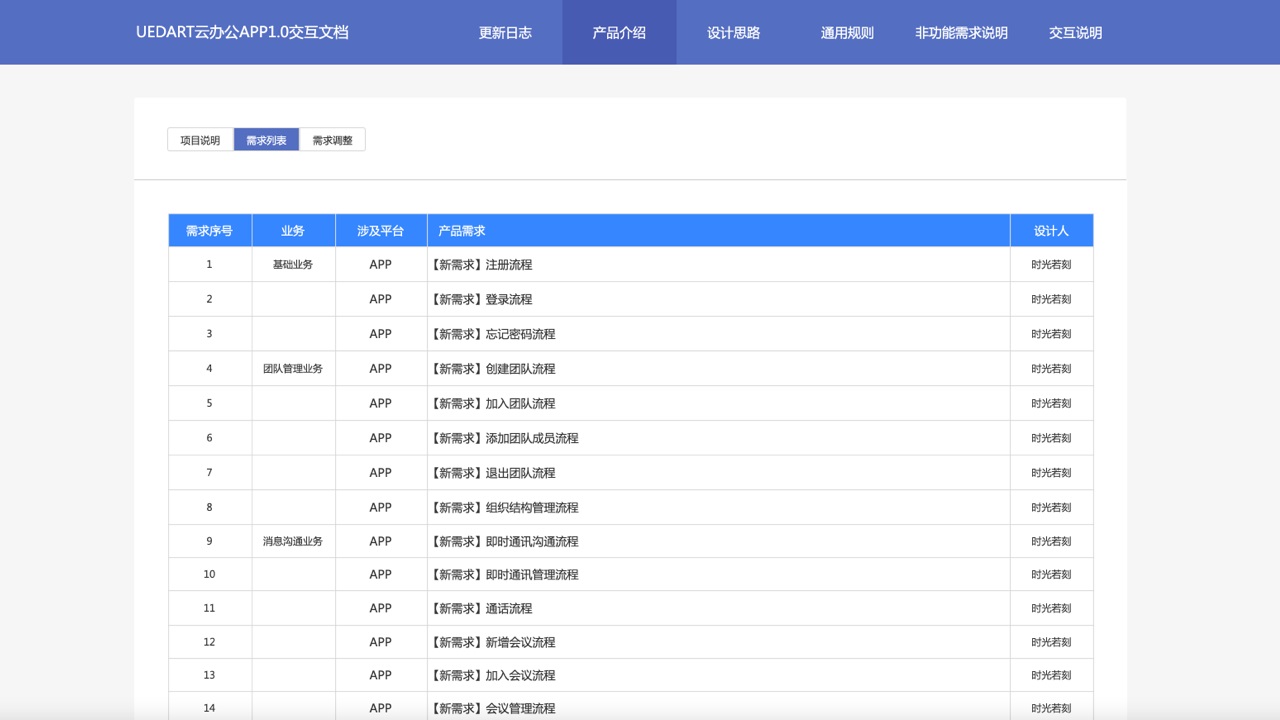

产品介绍：

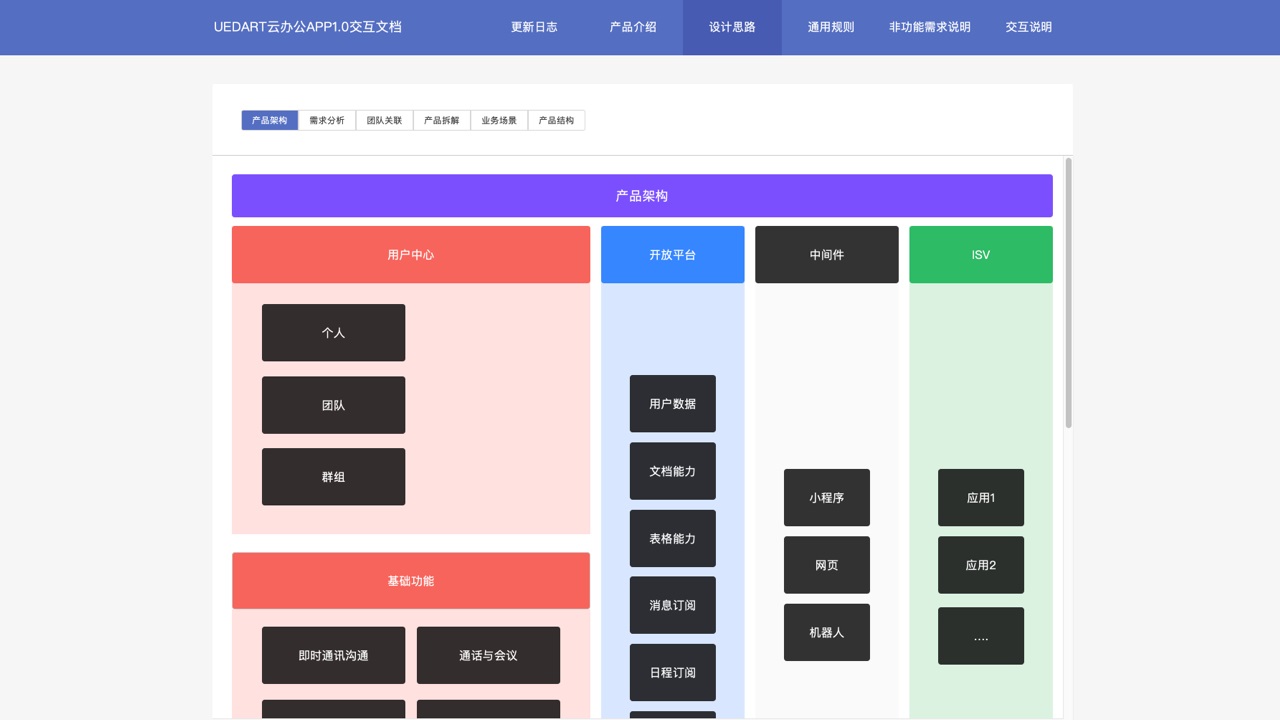

设计思路：

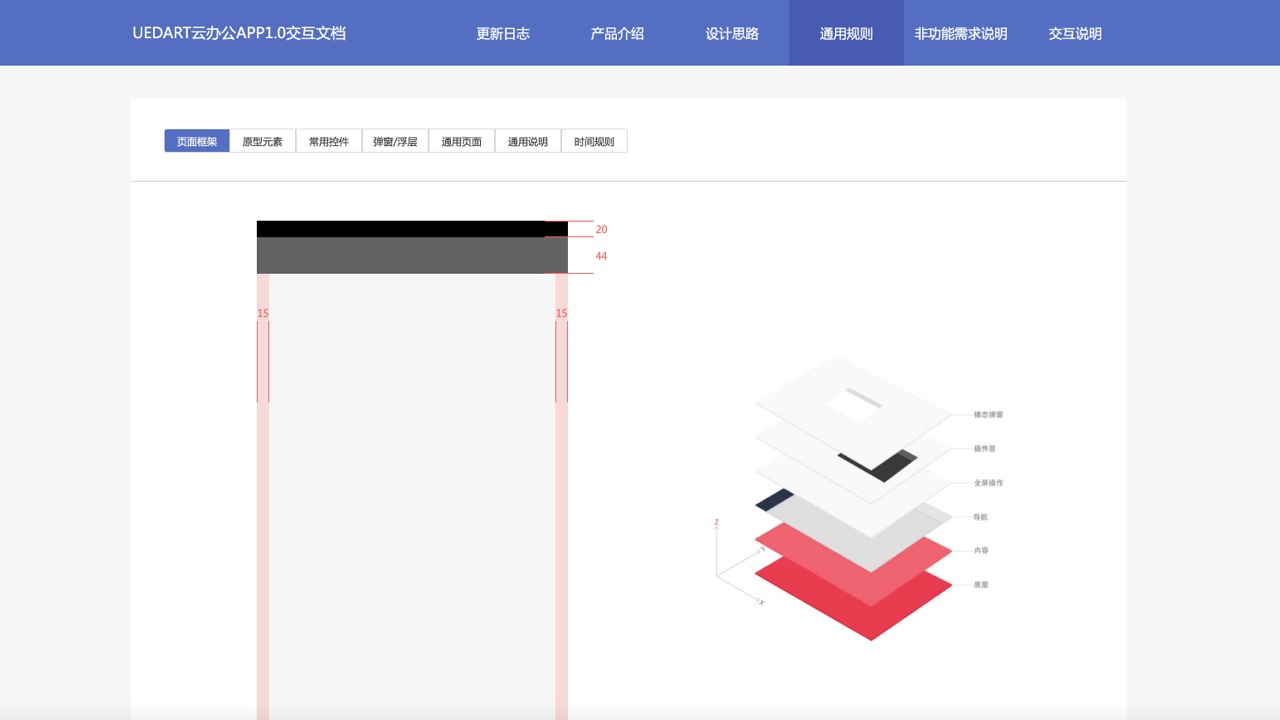

通用规则：

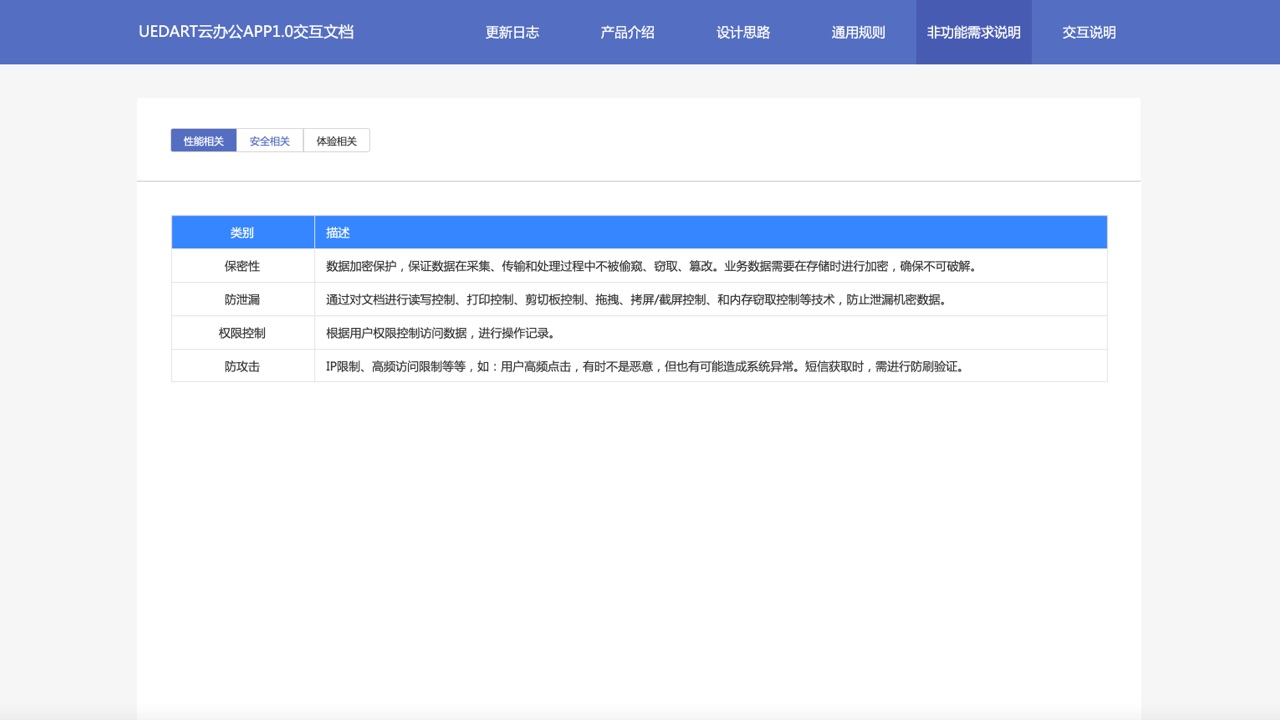

非功能性需求说明：

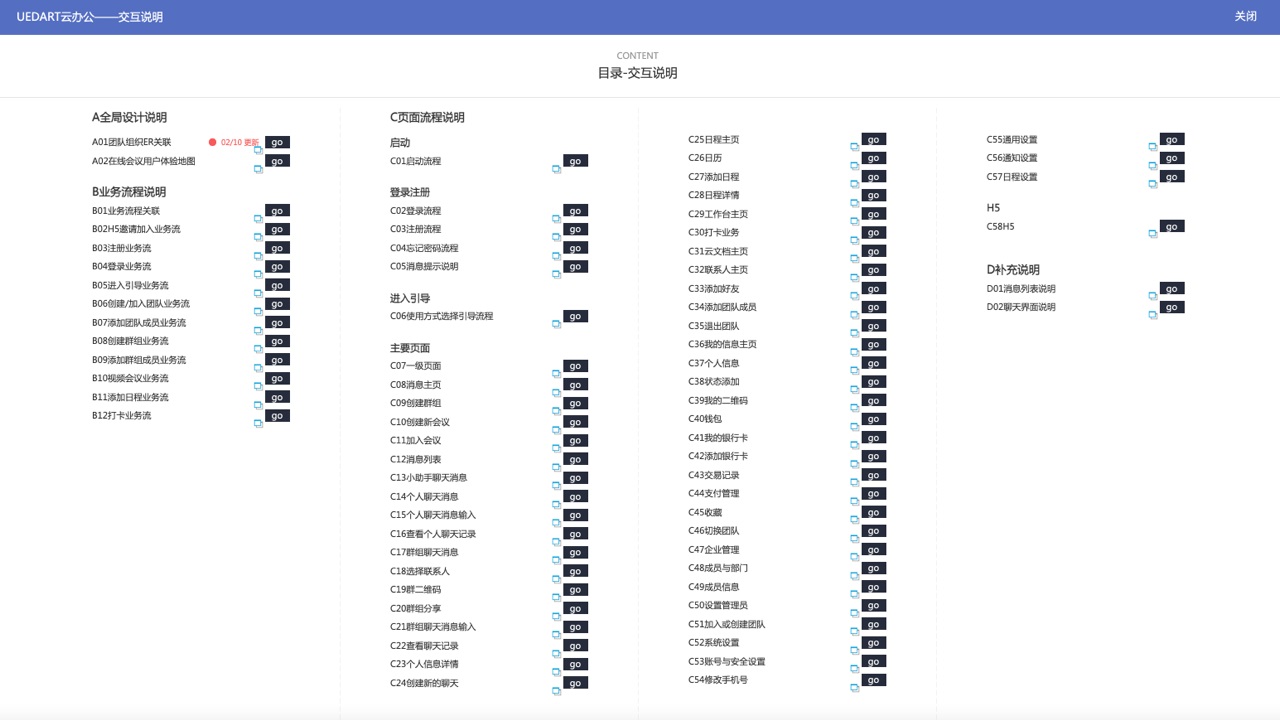

交互说明目录：

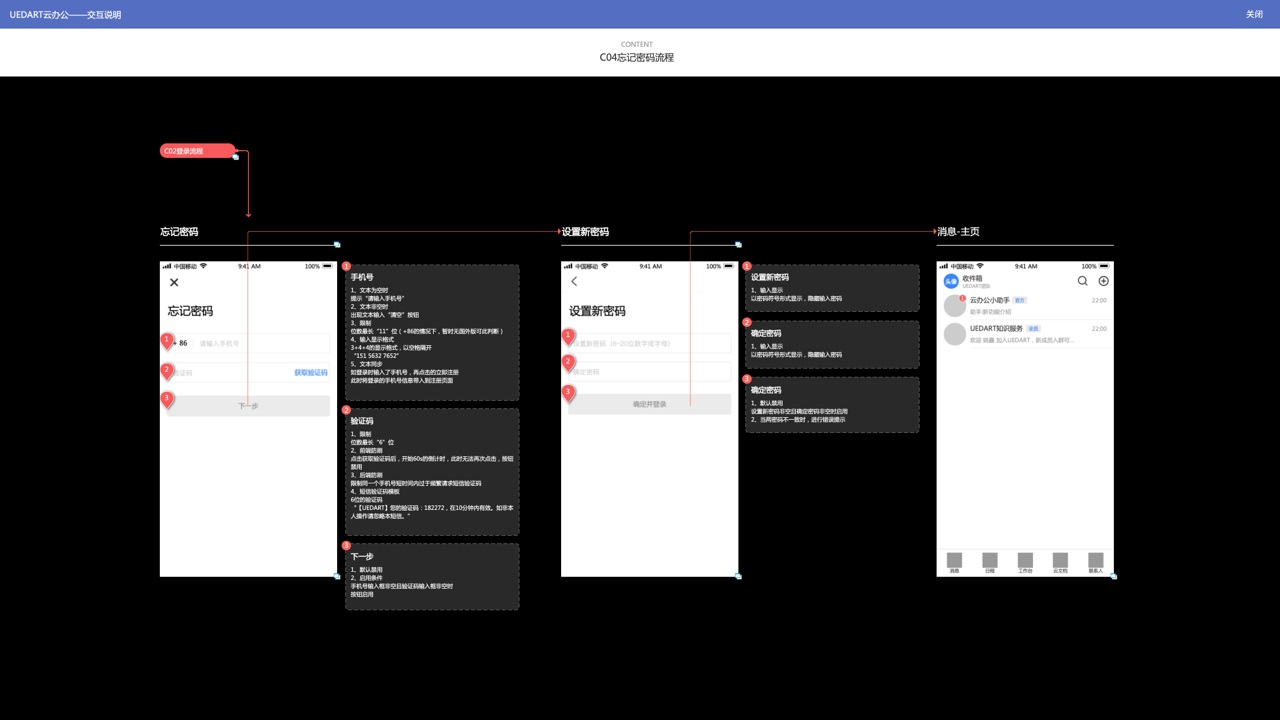

页面流程图：

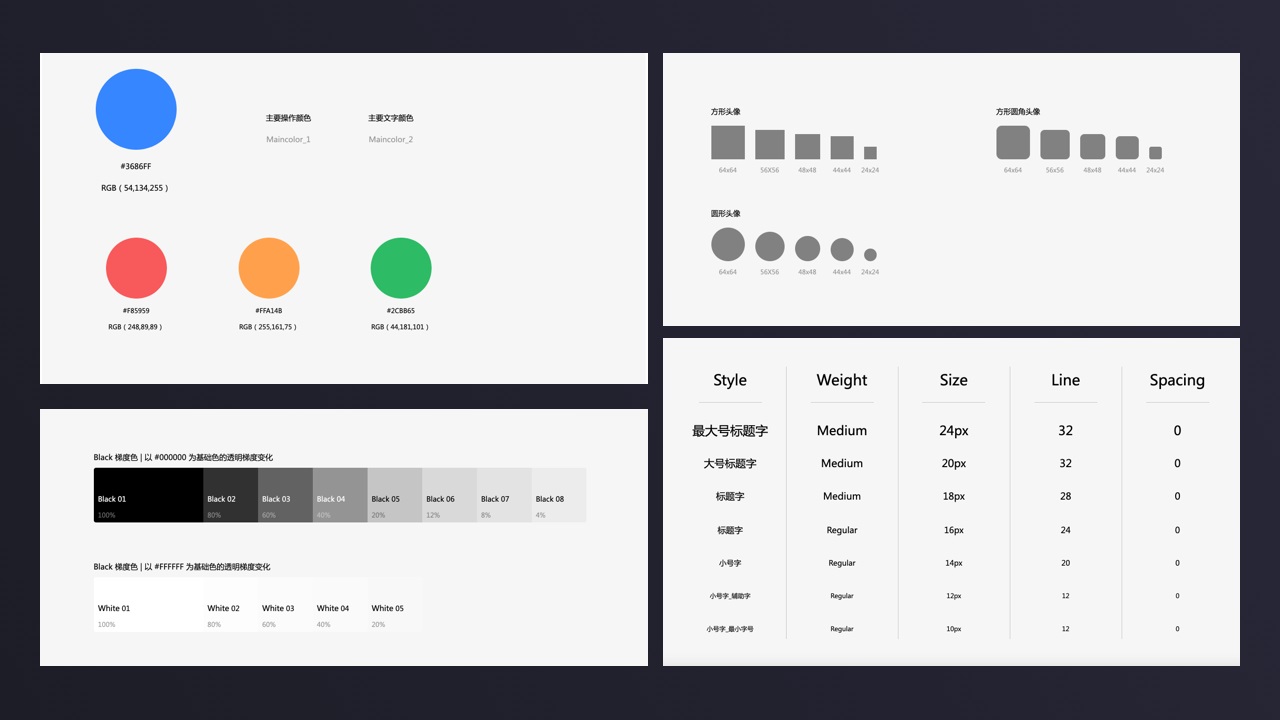

4.3 文档规范与模块化4.3.1 原型元素规范 在整体文档制作开始时，先制定好整个原型文档的原型元素是一件很必要的事情，这为后续制作的规范统一性提供了坚实的基础，基于统一的规则，方便保持元素的一致性，提升文档细节美观度和阅读感。 这样能够保证后续组件与页面的元素统一，保持一致性的原则。 主要定义了品牌色、自定义灰度色系、头像尺寸、字号、4px 间距。

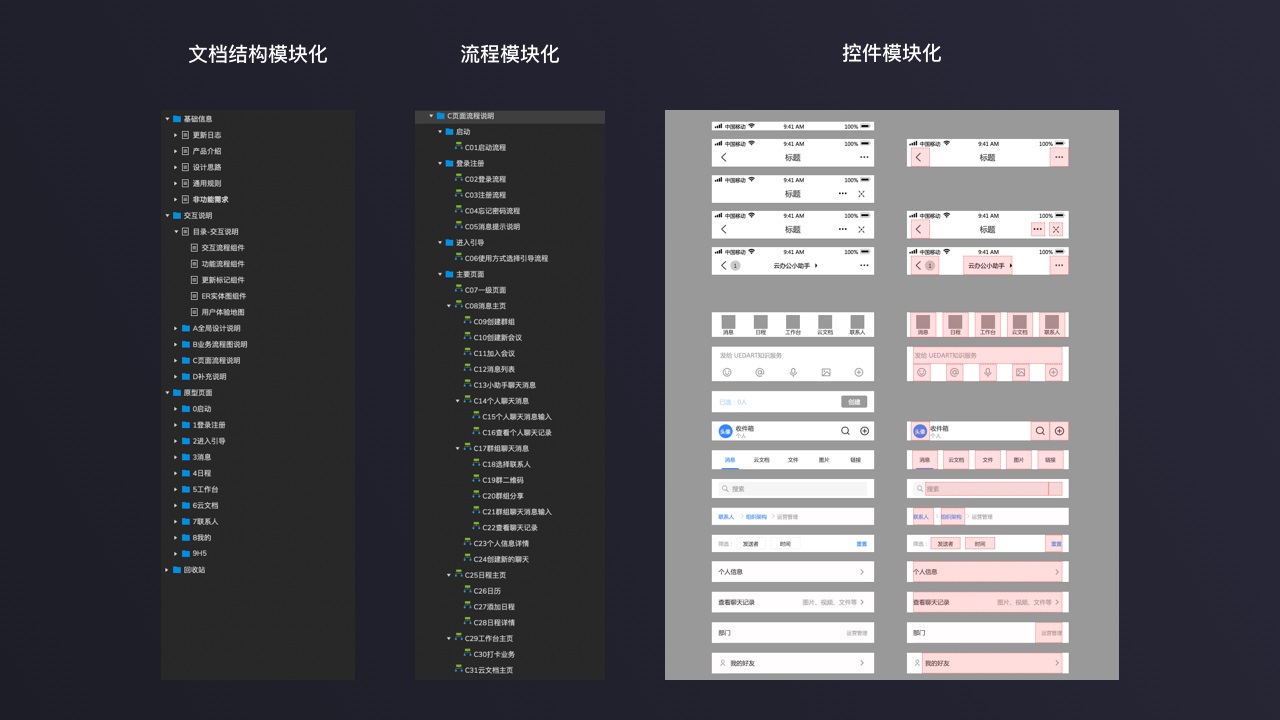

4.3.2 组件规范 我们在工作中经常会用到一些固有的组件库，比如 Ant 蚂蚁出品的 axure 组件，很多同学可能就“拿来主义”直接应用到自己的项目中，这确实也是一个比较容易也很省事的做法。 我个人比较习惯于把这些组件素材作为制作的基础素材，在实际应用中根据项目的业务所需，重塑组件。项目中的组件制作是一个循序渐进的过程，不能一蹴而就，在我们制作过程中，拆分出来的通用模块，就可以封装为一个组件样式，方便下一个流程或页面的复用。 本次制作中我应用了 UEDART 出品的手机端组件作为基地素材，进而优化成本次项目中的组件元素。 这套组件规范也是我参与制作的一个项目。 预览地址： https://vip.uedart.com/demo/UEDART_003/index.html 4.3.3 模块化思维 我们不止在制作文档时需要模块化这种思维，在设计产品与流程设计时也需要带着这种思维，可以有效地将流程中公用的子业务流进行串联，避免重复子流程与重复的开发工作。

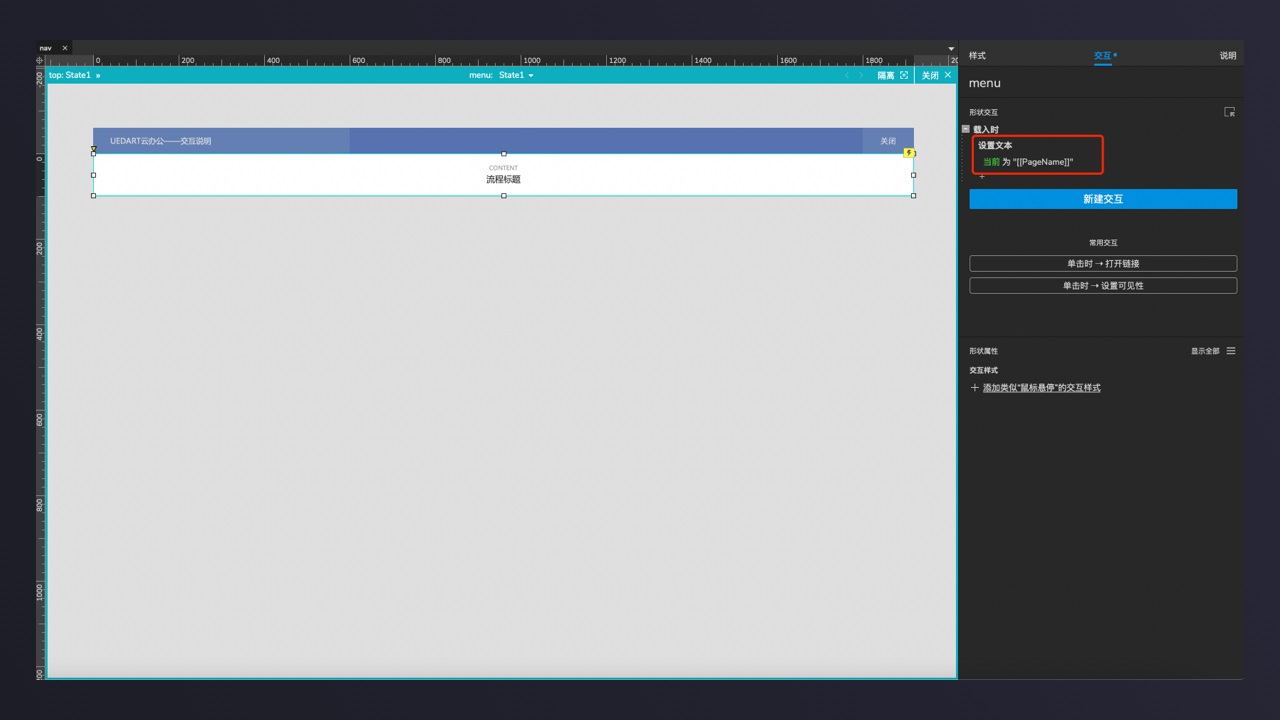

4.4 调整与修改4.4.1 文档联动调整 框架页面名称，采用函数制作，名称自动按照页面名称展示。

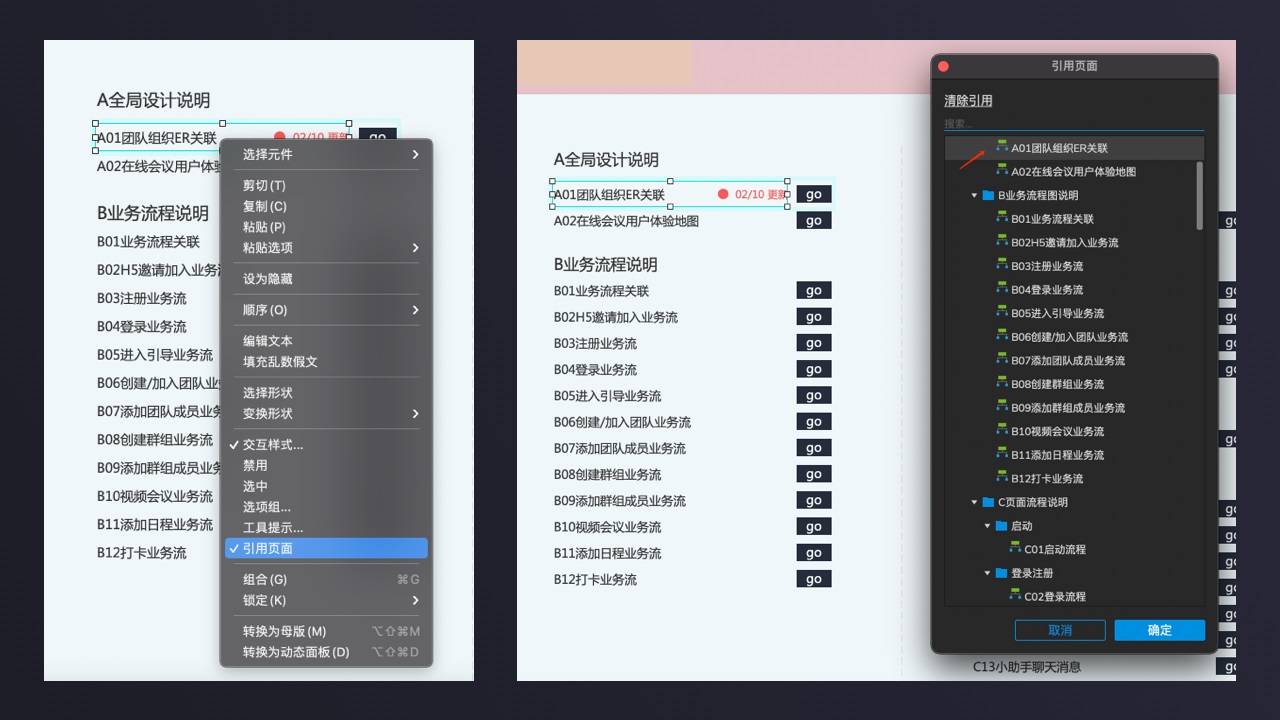

交互说明目录名称：采用引用制作，名称自动识别页面名称展示。

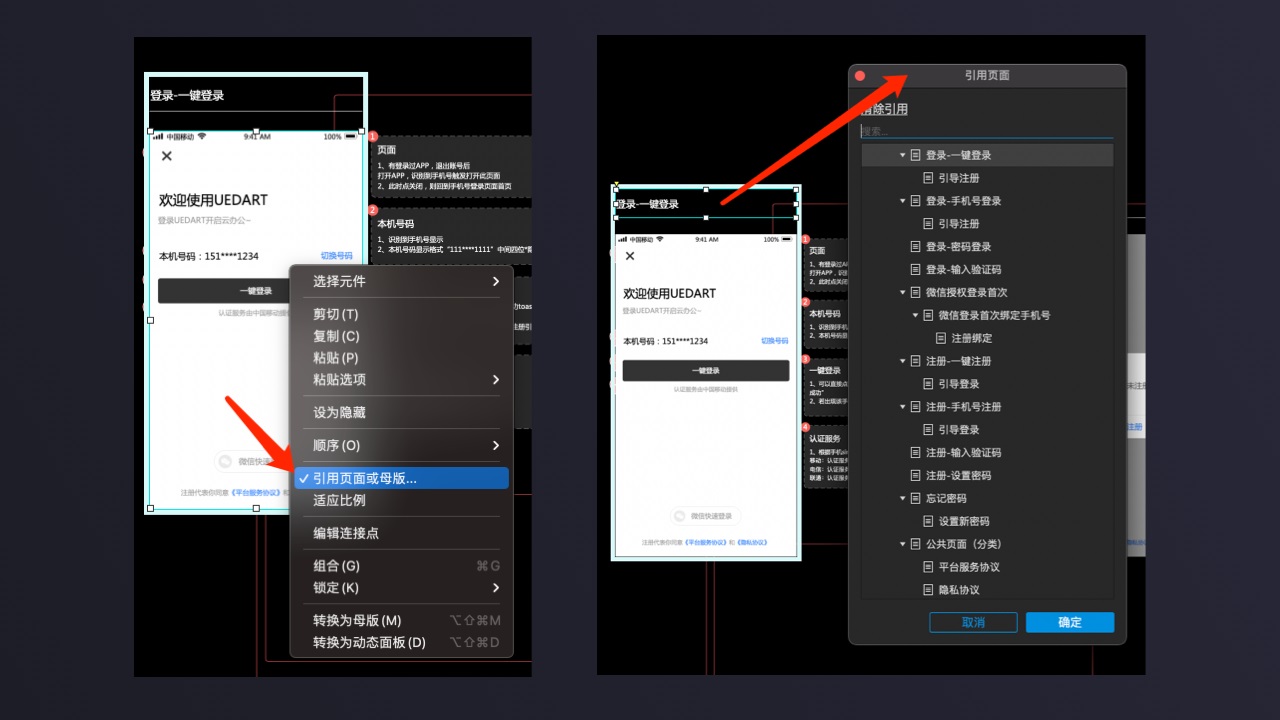

页面流程的页面与页面名称：页面采用引用自动识别对应原型展示，页面名称采用引用自动识别页面名称展。

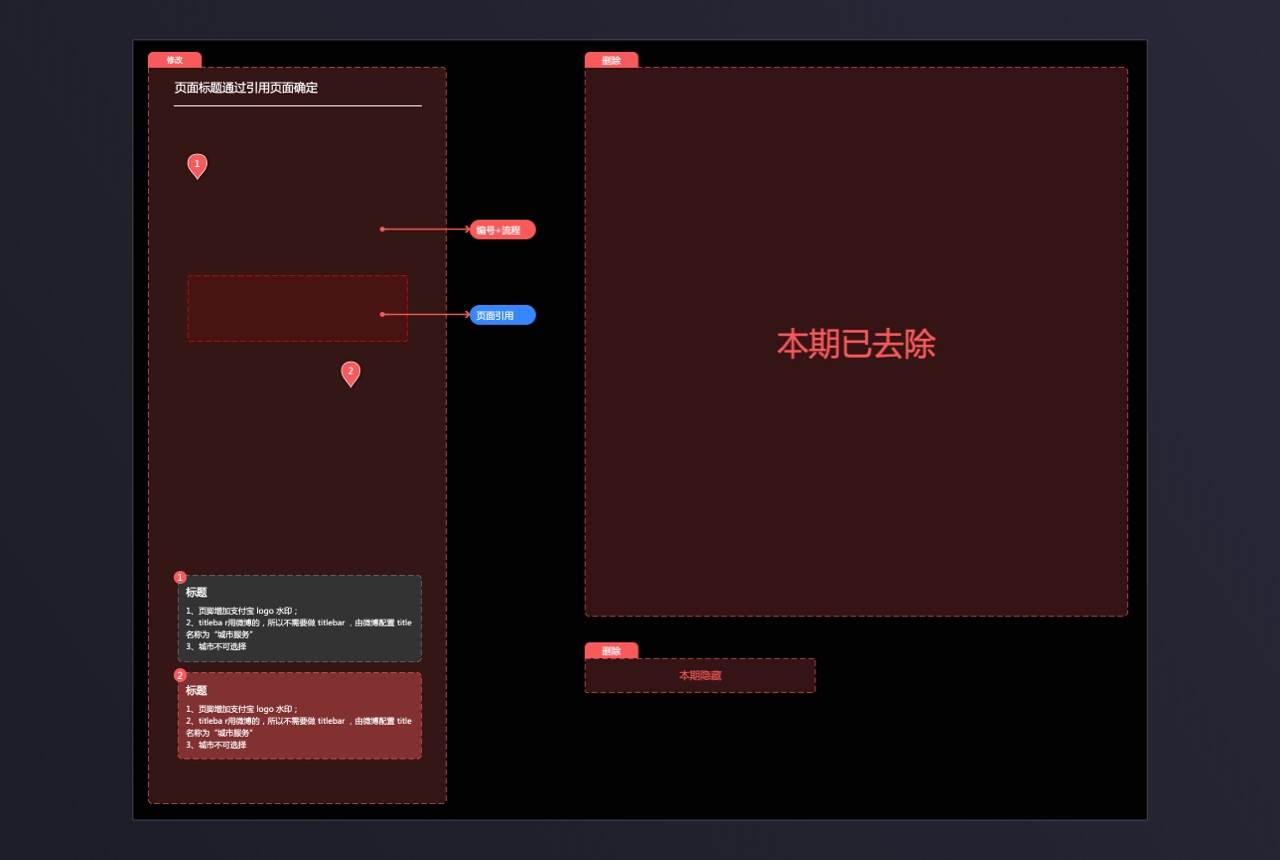

通过以上几个小应用可以做到方便后续修改时，不需要做过多的重复命名工作，只需修改左侧树结构的页面名称，所有相关页面都会同步修改名称，而且当我们需要在页面名称上备注此页面（修改）时，在其他环节也会展示，相当方便。 不过在前面的制作时就要按方法执行，避免后续为调整修改名称，工作量大且容易忽略，导致名称不对应。 4.4.2 更新修改 当文档进行修改或更新时要做哪些动作： 1、更新日志添加 按照修改时间、属性、描述、修改人进行添加，当同一天更新比较多时（修改了需求），此时可以按照调整模块拆分成多条来添加 2、添加目录与页面备注 在交互说明对应的流程目录上添加更新备注，时间+更新 在页面名称后加上（新增）或（修改） 3、添加页面流程标记 页面流程中的标记，根据所做的修改部分进行标记 为了方便大家在页面流程中的标记，我将标记修改进行了组件化：多页面修改标记、注释调整标记、单页面局部标记、删除隐藏标记

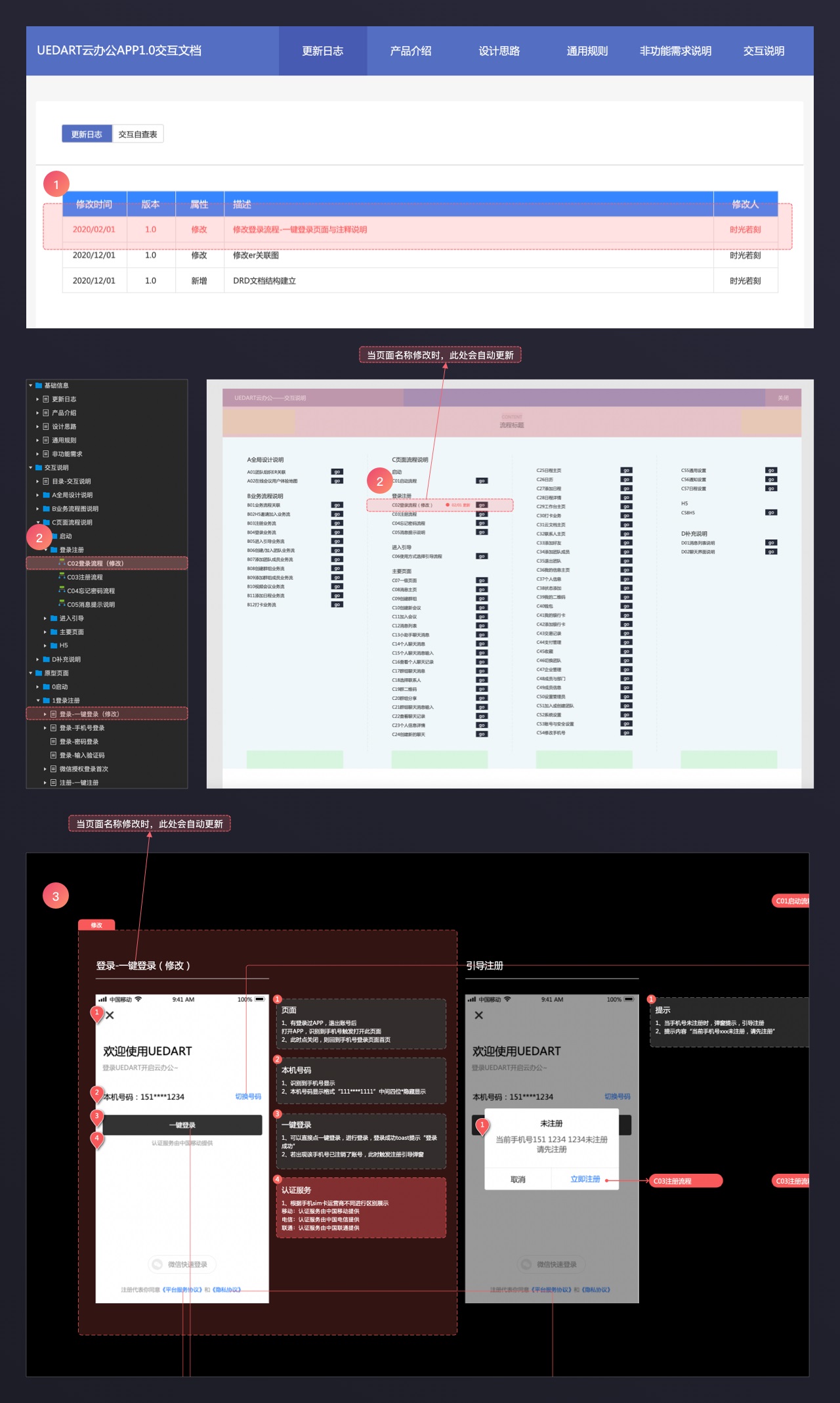

这边我举个例子，方便大家对标记实操的理解。当我修改了登录页面的一键登录页面和注释描述时。
五、浏览阅读借助原型托管工具：这边我采用了阿里云 oss 上传。主要是考虑浏览速度的因素，蓝湖大文档的原型托管会卡。当然你也可以选择 Axhub 或蓝湖以及其他托管平台都可以实现将 Axure 生成的 html 进行上传。 链接分享：通过分享的地址链接，其他成员可以通过连接打开进行项目的浏览。
结语本次关于 Axure 打造交互文档的分享就到此结束了，希望能够给大家带来一些帮助。完整的案例可以在预览地址里可以查看，欢迎大家与我交流，共同进步。谢谢！ 手机扫一扫，阅读下载更方便˃ʍ˂ |
