新手科普文！每个设计师都该懂的栅格系统基础六要素
扫一扫
扫一扫
扫一扫
扫一扫
以前有很长一段时间，我一直搞不明白到底什么是栅格，听过很多解释之后还是云里雾里的，后来发现有很多小伙伴也都有这样的疑问，所以决定分享一下自己对栅格系统的理解。 首先我们必须要对栅格系统有一个基本的认知，我将这四个字拆分开成“栅格”和“系统”两个词来分别解释。 关于栅格栅格是由网格演变而来的另一种说法，都是一个意思——格子，所以不要觉得栅格有多高深复杂，如果把他描述成格子，你还觉得它有多难理解吗？ 其实我们都是栅格专家，因为在我们几岁的时候，就已经接触了很多栅格，比如方格本：
再比如飞机格：
关于系统我个人理解，系统就是规则，例如ios系统，它有它的规则：屏幕尺寸规则，代码语言规则等等，想在它的系统里做app，就需要遵循的它的规则。 栅格有了规则，也就形成了我们所说的栅格系统。 所以今天的重点来了，栅格系统（规则）到底包含哪些内容呢？ 我通过研究sketch软件的一些栅格设置选项来反推栅格系统包含的内容，得到栅格系统基础六要素，大纲如下：

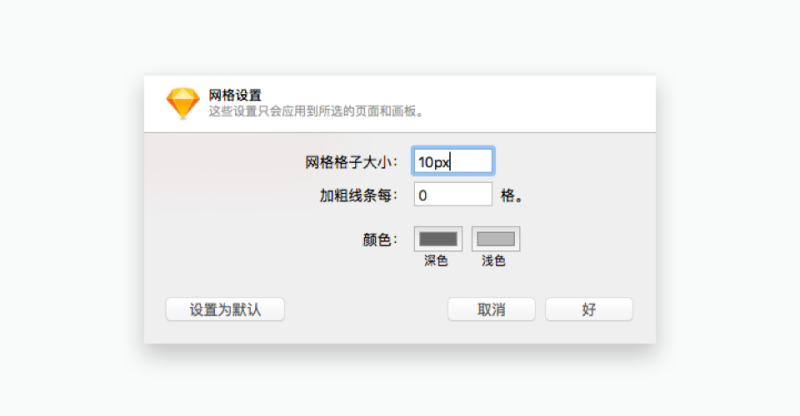

1. 栅格的最小单位最小单位是需要优先定好的，因为后面的所有规则都基于它来制定。 下图就是在sketch设置栅格大小的页面：
如果你用sketch却不知道上面这个界面是哪里调出来了，请出门左拐去百度一下！ 这里再简单介绍一下：pc端常用最小单位是10，移动端常用最小单位是3、4、5，不过这些也不是固定的，还是那句话，能解决工作上的实际问题就是正确的。 2. 屏幕总宽度做界面设计会先依附于一个尺寸，由于内容的多少是不确定的，所以高度我们没有办法定死，但内容区的宽度是可以定的，sketch给我们的默认屏幕宽度是960，网页设计中最受欢迎的一个尺寸：
3. 列数简单来说就是整个界面纵向被分为几栏，sketch默认帮我们分为12列，这是网页端的常用分法，移动端一般是6等分。

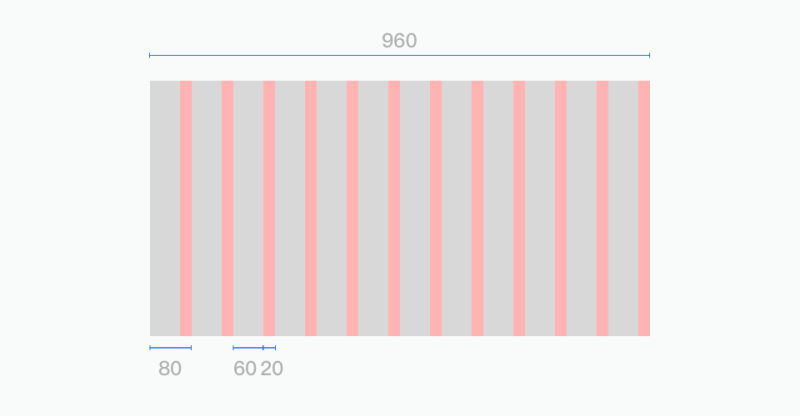

4. 列宽当960宽度的界面被纵向12等分后，我们可以轻易的计算出每一份的宽度是80，而这80的宽度其实又包含两个内容，一个是列宽，一个是水槽，如下图：
每一条灰色区域都是我们所说的一条列宽，sketch的默认列宽是60：
5. 水槽（间隔）灰色区域是列宽，所以红色区域自然就是水槽（间隔）了。
毕竟界面内容之间是需要间隔的，不可能都堆在一起，所以水槽的作用就是将内容更规范的区分开来。 6. 安全边距做app界面的时候，我们都会设置一个屏幕安全边距，因为当信息帖在屏幕边上的时候，不仅会影响可读性，也会影响美观度。网页端同样也会有一个安全边距，它是如何来的呢？
我们看上图，屏幕的最右侧是一个水槽，说明右侧是有安全边距的（一个水槽的宽度），而屏幕左边没有空隙，那我们是不是可以将最右侧的水槽分成两份，拿一份放置最左侧？如下图：
当然是可以的，因为sketch已经帮我们做好了这个设置选项，如下图
至于栅格的颜色、形式也可以自己调整，设置选项里都有。 以上就是栅格系统的基本认知及基础六要素，只有透彻的理解了这些基础概念，才有可能将栅格系统更好的运用起来。 举例验证最后我们通过上面的讲解，验证一下你是否真的有理解这几个要素，比如现在我们要制定一个宽度为1920的网页栅格系统。 如果你用常用的12分栏，得到每一等分的宽度就是1920处12等于160，160包括列宽和水槽，我们就可以定列宽为120，水槽为40（列宽：水槽=3：1）。 安全边距是水槽的一半，就是20。 这样一个1920的栅格系统就基本出来了。是不是很简单。 大家一定要活学活用，很多数值都不是定死的，比如12分栏实在除不尽，那就16分栏；再比如列宽和水槽一定要3：1吗？也不一定，所以千万不要一根筋哦！ 未经原作者授权请勿转载。 欢迎关注作者的微信公众号：「菜心设计铺」
