扫一扫 今天这篇从组件的使用逻辑、文件管理、变体功能、发布和共享4个方面，帮你掌握组件功能的具体应用。 上期回顾： 从零基础到精通：B端设计规范和组件库搭建指南（二）今天来分享关于规范应用中软件功能的具体介绍，发现用图文的形式解释软件功能实在是太难做了。 阅读文章 >一、组件功能1. 组件的使用逻辑 有了前面响应式和自动布局的认识，我们就要进入到组件功能的具体应用上了。 组件的创建，首先要选中对应的设计元素，可以是单个图层，也可以是编组、自动布局层，然后点击生成组件按钮就可以创建出一个 “原始” 组件。 在即时设计中，这个组件叫 “引用组件”，从该组件复制、引用出来的副本叫做 “实例组件”。它们具有明确的从属关系。
在这个关系中，引用组件是完全可编辑修改的，只要修改它就可以统一修改关联的所有副本样式。
但由引用组件创建出来的副本，却不能任意编辑，我们不能修改它下级图层的尺寸、位置、顺序。但是，副本的编组大小、图层色彩、文字内容往往会有很多特殊的调节需求，所以目前主流的 UI 软件都支持了副本组件的尺寸修改、色彩编辑和文本内容编辑，让组件的使用更灵活。

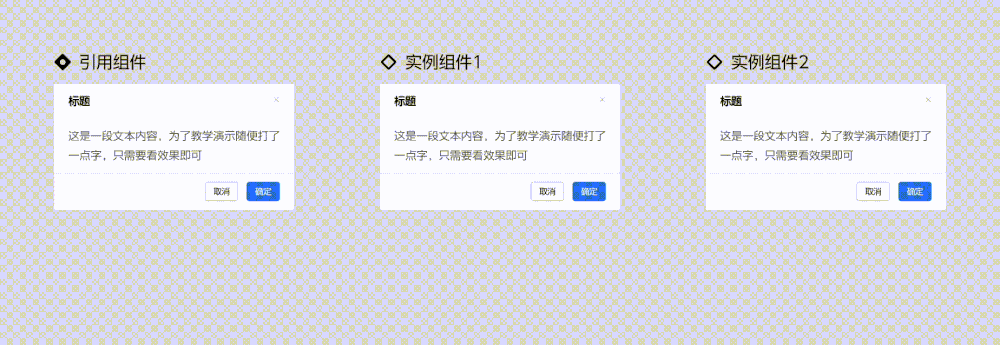

以上就是组件使用的最基本逻辑，更进一步，组件作为一个编组，所包含的下级图层的逻辑都会被保留下来，例如样式设置、响应式设置、自动布局逻辑。如果一个编组原本就已经创建好了这些规则，那么当它被创建成组件，不管是引用组件还是副本，都会继承这些设置。 比如上一小节中的通知弹窗案例，设置好自动布局再创建成引用组件以后，生成的副本就可以灵活的进行调整和修改文本内容。
除了样式、响应、自动布局外，组件也可以包含组件。我们前面说过，按原子核的结构来讲，一个复杂的组件是由若干基础元素和控件组合而成。比如上方这个案例，就由多个模块、文本区域和按钮组成。 如果我们提前将按钮、图标等创建成引用组件，那么最终整个大的编组再创建成引用组件也是没有问题的，原来的组件格式并没有被抹消。 但有个细节值得注意，就是一个引用组件下方包含的组件只能是 —— 副本。如果刚才我们将按钮创建成引用组件，那么上级编组再创建的引用组件就会自动将这些按钮转换成副本，并在画布周围生成新的引用组件。 所以这个顺序也预示了，组件的嵌套是由下而上的，我们需要先创建低级的引用组件，再用它的副本逐步去组合更复杂的引用组件。这在后面的章节会近一步做出说明。 2. 组件的文件管理 创建引用组件，除了在画布中它的描边色彩不一样，图层中的图标改变了以外，还会出现在一个新的位置中 —— 组件管理面板。 任何创建的组件都会被生成到左侧的组件栏目面板中，只要从那里拖拽就可以置入当前画布中，方便我们调用和查看。
看起来虽然很简单，但是需要我们管理的细节却很多。首先就是这个列表是一个包含层级关系的树桩结构目录，是允许我们对组件的层级进行结构自定义的。 当我们创建一个引用组件的时候，如果它处于一个画板中，那么创建后它会在组件面板中保留该组件的默认文件路径： 页面 Page / 画板 Frame / 组件 Compoent 如果我们在不同页面和不同画板中创建引用组件，那么该面板的目录一定是特别混乱无序的。所以为了创建出符合正常分类使用习惯的组件目录，就要说动做出调整。 首先就是建议在项目文件中创建一个独立的页面 Page 用来存放引用组件，任何新增的引用组件我们都需要将它置入到该页面中。且不要将引用组件直接置入到画板中，这样它就不会生产包含画板的层级出来。
然后，我们就可以在文件命名中，使用正斜杠 Slash 符号 “/” 作为层级划分依据。比如下面的案例，包含相同上级结构的组件会被聚合到一个目录层级中：
这种命名结构带来的另一个好处，就是处于同一个目录层级下的组件，在属性面板中可以进行快速的切换。尤其是一些相近的组件要做替换不用再在树桩列表中重新找一遍，直接通过下拉菜单替换即可。
使用命名方式来梳理组件列表，完成有逻辑性、清晰地组件目录，可以极大地提升组件的利用率和效率。但命名必然不是一边创建组件一边凭感觉命名的，而是一开始就要在外部完成的，例如通过思维导图的方式制定出结构大纲，才能保证最终效果符合预期。
3. 组件中的变体功能 组件的应用中，除了不同组件的引用外，过去最让我们头痛的就是同一个组件的不同状态。比如一个简单的按钮，就包含非常多的类型，默认、悬浮、按压、点过、禁用、读取等等。
为了在项目中可以使用组件的不同状态，就需要我们在命名上下功夫，比如：
就是用前面提到的右侧下拉菜单，来完成同一组件的不同状态切换。理论上这么实现是没有问题的，但在实践过程中，不仅组件列表的数量要大大增加，且下拉菜单第一步只改状态显得非常局促…… 所以，从 Figma 开始推出了变体 Variants 功能，来更好的应对同一组件不同状态的高效应用。目前该功能已经在线上 UI 设计软件中普及。 在即时设计中，只要创建了引用组件，那么选中它后右侧就会有 “变体” 一栏，点击它就可以针对该组件创建出变体效果。
变体中原来的组件一分为二，并不是完全生成出一个全新的组件，而是在这个组件的概念下创建了一个新的状态出来，在组件列表面板中没有生成任何新的内容。 但是当我们再添加一个该组件的副本以后，就会发现它的右侧多了一个条目和下拉菜单，通过这个下拉菜单就可以切换刚才变体内的不同组件。 比如我们在变体内选中两个组件，在右侧变体的下拉菜单中可以点击修改命名，将它们分别改成 “默认” 和 “选中”，再修改对应的样式。然后再应用同一个副本，就可以看见下拉菜单的内容也替换成了“默认” 和 “选中”，通过选择不同的文字，就可以切换成对应的组件样式。
这个功能可以很方便的切换组件的不同状态，但如果它仅仅支持到这一步，那确实和使用命名编组的方法没有本质区别。真正让变体产生价值的，就在于同一组件的多属性、多状态支持。 还用按钮举例，比如一个按钮包含 3 种样式：纯文字、纯图标、图文件和，再包含 3 种状态：默认、悬浮、点击，还有浅色和深色模式…… 也就意味着，按钮包含样式、状态、色彩三种属性，每个属性中的值可以相互结合，那么总共就要设计出 18 个对应的按钮出来。

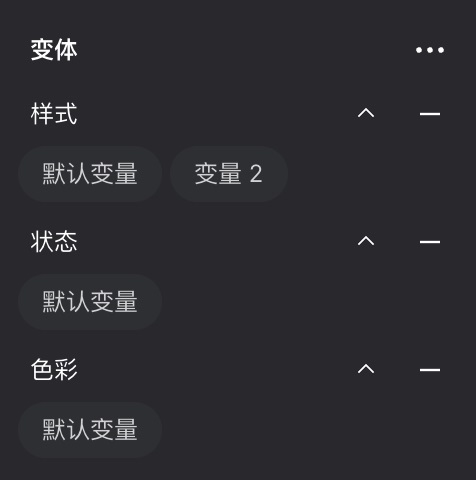

如果我们使用变体每个样式命名一个名字，那么下拉菜单有 12 个选项选起来也是很头疼的。所以，变体允许我们自定义组件属性和值，帮助我们更好的归类和选择组件样式。 所以，在变体面板中，我们可以在更多选项中选择添加分类就添加对应的属性内容，添加出 3 个分类后，通过双击修改它们的名字为 ”样式“、”状态“、”色彩“。
有了属性，变体下方的组件命名就会根本变更。如下图所示，默认一次显示属性值，双击则可以查看对应的属性名和值。
即变体的基本命名语法为 —— 属性1 = 对应类型, 属性2 = 对应类型, 属性3 = 对应类型。 我们就可以通过这种语法方式完成对上方按钮的统一命名，如：
然后，将这些组件统一添加到同一个变体下，之后创建的副本，就可以在右侧变体面板中进行多维度的选项操作了。
具体的变体设置，分类、值的设置，可以自己在软件中摸索，我就不演示了。这里再额外提一个功能，就是对值的设置上，还可以应用 “布尔” 的规则，即选项中只包含 “是” 或 ’否“。 如果我们在色彩的值中只使用 ”是，否“、”yes，no“、”开，关“ 等反义词，那么副本变体选项中就会启用开关按钮，来替代原本的下拉菜单，提升操作的效率。
变体的使用可以很好的减少组件面板中组件的数量，提升组件状态切换的效率。如果一个组件创建变态后被嵌套在另一个组件之下，那么这个复合组件也可以快速修改下级组件的变体类型。 虽然变体功能看起来非常强大，但它并不能适用所有场景，因为修改起来影响的要素过多。它更适用于基础的控件和组件类型。如果针对复杂组件，尤其是包含多层组件嵌套的场景，往往使用命名的方式会比使用变体更有效率，这就需要大家自己在项目中积累经验做判断。 4. 组件的发布和共享 通过前面的功能，就可以完成组件库的对应设置了，你可以在这个项目文件中调用这些组件完成项目。 但实际项目中，组件库的使用可不能被局限在一个项目文件里，我们往往会创建很多个项目文件，来设计不同的流程、版本、模块。于是，这些不同的文件都需要调用同一个样式和组件库。
所以，要让包含规范的文件能被其它文件引用，就需要我们在组件面板中，点击设计库按钮，在弹窗中点击 ”发布“，将它创建成一个设计资源库。这样，我们在别的文件中再次打开这个面板，就可以看到这个资源的开关，点击开关后，该文件就能调用里面的样式和组件了。
在项目中，需要先新建团队并邀请相关成员，然后再创建设计资源库，那么其他设计师才可以引用该资源来完成相关页面的设计。 至于每次原文件更新并落实到引用的其它文件这些细节操作，就需要大家自己去实践了。 结尾今天的分享就到这边结束，前面几篇就是软件相关功能的完整介绍了。只有完全搞明白这些功能的应用方法，我们才可以真正在项目中进行设计规范的落地和实践。 欢迎关注作者的微信公众号：「超人的电话亭」
