编者按：最近超火的Sketch2Code 是什么神器？它如何将设计草图秒变成HTML 代码？本文翻译了微软的官方博客介绍，让你理解这个开源神器是如何工作的！

用户界面设计过程涉及大量创造性的迭代工作。这个过程通常从白板或白纸上画草图开始，设计师和工程师分享他们的想法，尽力表达出潜在的客户场景或工作流程。当他们在某个设计上达成一致之后，将草图画出来，然后手动将草图输出为 HTML 代码。输出过程需要耗费很多时间和精力，通常会减慢设计过程。

如果可以将白板上手绘的设计立即反映在浏览器中，那会怎样？如果我们能够做到这一点，在设计头脑风暴结束时，我们就可以拥有一个已经由设计师、开发人员甚至客户验证过的现成原型，这将为网站和应用程序开发省不少时间。现在，微软已经借助 AI 做到了这一点，同时他们还将这个项目在 Github 上开源了。

一、Sketch2Code 是什么？

△ Sketch2Code 视频了解更多：https://v.qq.com/x/page/e0772njq1my.html

Sketch2Code 是一个基于 Web 的解决方案，使用 AI 将手绘的用户界面草图转换为可用的 HTML 代码。Sketch2Code 由微软和 Kabel、Spike Techniques 合作开发。读者可以在 GitHub 上找到与 Sketch2Code 相关的代码、解决方案开发过程和其他详细信息。

Sketch2Code 项目地址：https://github.com/Microsoft/ailab/tree/master/Sketch2Code

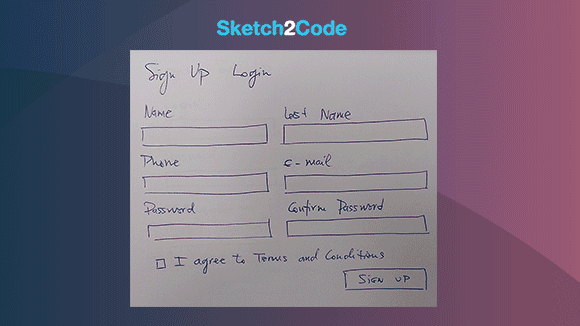

下图演示了利用 Sketch2Code 将手绘草图转换成代码的操作过程。在微软官方网站上可以做更多尝试：https://sketch2code.azurewebsites.net/

二、Sketch2Code 是如何工作的？

让我们来看看使用 Sketch2Code 将手绘草图转换成 HTML 代码的过程：

• 用户将图片上传到网站上；
• 自定义视觉模型预测在图像中出现的 HTML 元素，并将它们的位置标出来；
• 手写文本识别服务读取预测元素中的文本；
• 布局算法根据预测元素的边框空间信息生成网格结构；
• HTML 生成引擎使用上述信息来生成 HTML 代码。

工作流程如下所示：

三、Sketch2Code 的架构设计

Sketch2Code 使用了以下组件：

• 微软自定义视觉模型（Custom Vision）：这个模型是基于不同的手绘稿的图像训练得出的，并标记了与常见 HTML 元素（如文本框、按钮、图像等）相关的信息。
• 微软计算机视觉服务：用于识别设计元素中的文本。
• Azure Blob Storage：保存与 HTML 生成过程的每个步骤相关的信息，包括原始图像、预测结果、布局和分组信息等。
• Azure Function：它作为后端入口点，通过与其他服务发生交互来协调生成过程。
• Azure Website：用户界面前端，用户可以在这里上传设计图，并查看生成的 HTML。

以上组件通过如下架构组合在一起：

是不是感觉跃跃欲试？

你可以在这里找到 Sketch2Code 的开源代码：https://github.com/Microsoft/ailab/tree/master/Sketch2Code

也可以在这里对 Sketch2Code 的实际效果进行验证：https://sketch2code.azurewebsites.net/

参考链接：

• 《Turn Whiteboard UX Sketches into Working HTML in Seconds – Introducing Sketch2Code》
• 《Microsoft's AI-powered Sketch2Code builds websites and apps from drawings》
