首先需要了解交互稿和原型图的联系与区别：按照常规的工作流程，交互设计师最终交付的产物包括任务流程图、信息架构图、页面原型图、页面交互说明、页面流程图，这些都可以归纳到交互设计文档中。因此原型图只是交互稿的一部分，本文将铺开阐述设计规范的原型图应该注意哪些。

原型图设计遵循的首要原则是：在满足将产品需求转化为界面功能需求的同时，尽可能的维持原型图的美观简洁，人类始终向往和追求一切美好的事物，即便是黑白的世界，一样会带给人美的享受。

接下来将从「宏观的基础规范」和「微观的细节规范」两个维度，说明如何设计规范的移动端原型图。

一、基础规范

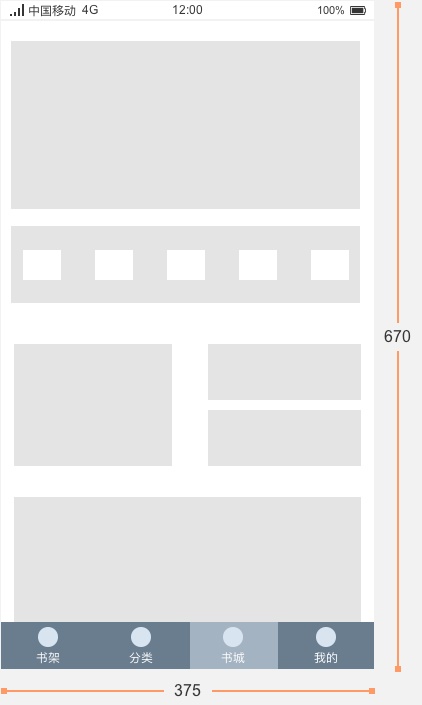

1. 绘制原型图的尺寸

考虑到绘制与查看原型图的便利性，以及大部分产品与开发人员使用小屏幕笔记本，当前原型图的尺寸一般采用375*667px，相当于 iPhone 6s 屏幕尺寸的一半，以 iOS系统为主，安卓系统个别页面单独做图说明。

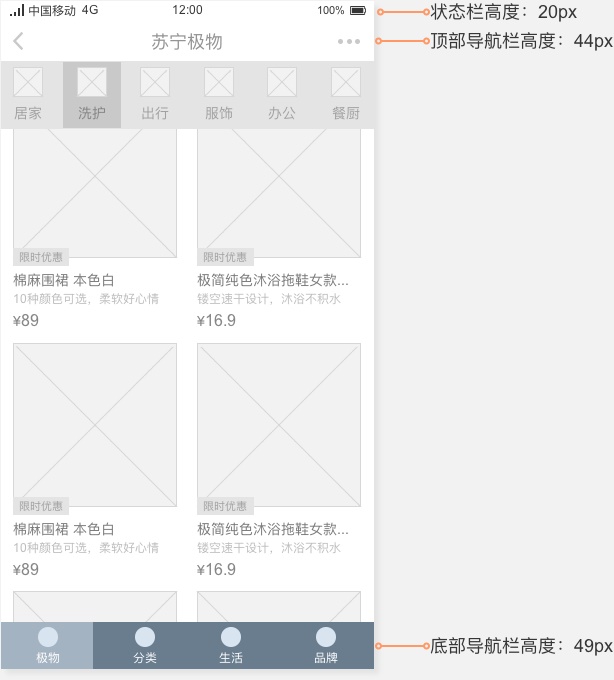

2. 原型图常用组件尺寸

指经常使用的通用组件，如状态栏、顶部导航栏、底部导航栏等，这里由于最大宽度已经确定都是375px，因此关注的是各通用组件高度。状态栏可以设置为母版高度是20px，顶部导航栏高度44px，底部 tab导航栏高度49px。

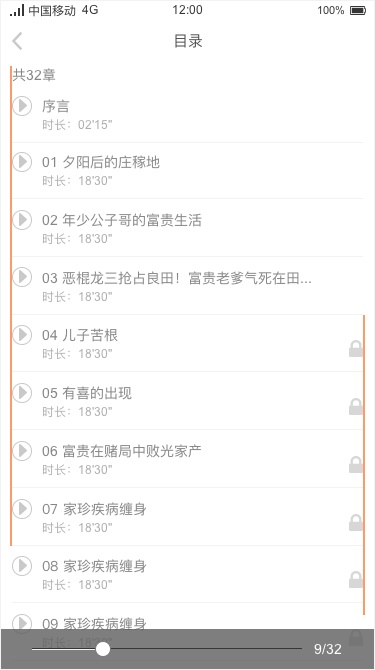

3. 对齐

页面中的模块或元素不能随意放置，要保持对齐性，这样呈现出的效果才规整有序。

4. 亲密关联

也就是我们经常提到的「格式塔原理」的演变，是指内容属性可以划归为一组的，在位置布局上距离相近，不同属性内容之间的距离相对远一些。如下图阅读类APP 的个人中心页面，按照消费行为、个人互动消息、系统操作分成了不同模块，同一模块下相近属性归为一组。

5. 对比和重复

页面不同元素之间要有对比效果，目的是更清晰的组织信息、使层级关系明了，能够引导用户浏览并且制造焦点。

设计的某些元素可能在整个页面中多次出现。重复的元素可能是某个模块、一条分割线、某种粗字体、某类型图标标识等。

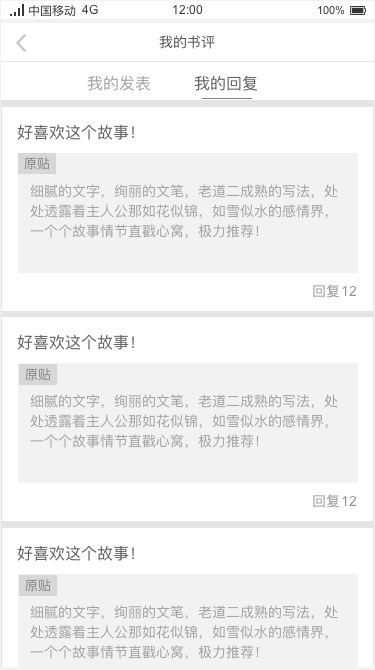

如下图，我的书评-我的回复页面，通过背景色对比区分「原贴以及针对原贴的回复」，并且多个贴子的回复样式是重复排版的。

二、细节规范

1. 字体或模块色值

原型图模块背景或元素一般采用黑白灰色值，目的是避免给视觉设计师造成用色干扰。

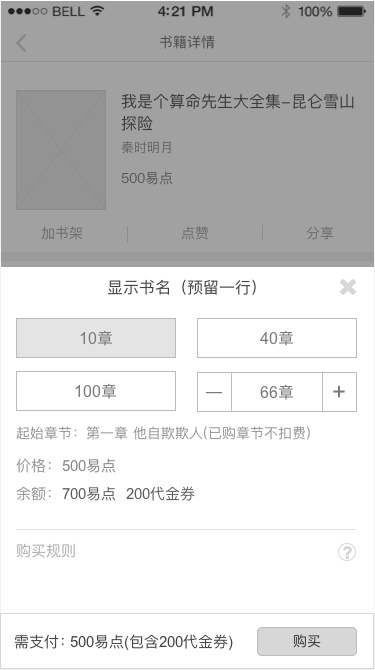

页面中重点凸显的内容，如字体元素颜色加重，按钮或某个模块采用深色块填充。下图中购买价格、余额是重点信息，因此色值加重；购买章节数以及购买按钮也是关键内容，因此给予色块填充。

这样做的目的是视觉设计师可以很快明确页面元素的重要性层级，而不必一定要仔细阅读页面交互说明。

作为交互设计师必须始终明确，原型图的重点是功能和逻辑结构的梳理与呈现，用色不是我们应该考虑的。

2. 字体类型与字号大小

原型图中使用相同的字体，保持所有页面字体呈现一致性。字号要依据具体页面中元素重要性的不同而定，一般来说为便于清楚查看，字号最小12px。如下图红色框选部分，标题与简介不是相同的字体，给人感觉页面很跳，破坏了统一性。

总结

交互设计师在产出原型图时，在满足产品和业务需求的基础之上，遵循一些普适的规范原则，不仅使你的原型图美观简洁，更是交互设计师专业性的体现要素之一。以上是我的一些经验心得，大家如果有更好的观点补充，欢迎留言探讨。

欢迎关注作者的微信公众号：「Viksea」

图片素材作者：GAEul Lee
