网上大神分享的设计套件到底该怎么用？今天这篇好文，作者不仅自己绘制了一整套完整的iOS 10设计套件（附Sketch 版源文件免费下载），还写了一份超详细的使用指南。文章适合有UI设计经验的同学阅读。

iOS 从零发展至今，风格发生了哪些变化：《超赞！每个设计师都应该了解的 iOS 编年史》

作者介绍

Taylor 从 13 岁起便开始自学网页设计，iPhone 问世后开始接触UI设计，因此是前端及设计双栖的产品设计师。学生时期曾在 Yahoo 实习，其后分别在外商及中国台湾新创公司带领 Web、iOS、Android 设计团队，及担任UI、用户体验讲师。

他的Facebook：https://fb.com/chihyueh.hu

前言

Apple 早先于 WWDC 2016 发表了 iOS 10，而 Sketch 也推出了第 39 版，其中包含了一系列令人兴奋的新功能；我认为这对很多有意踏入 UI 设计的朋友来说是一个开始的机会，因为 iOS 10 引入了一系列新的设计语言（这部分后续会再写文章分享看法），而 Sketch 的更新可以让设计流程更加快速、顺畅，结合这两者，我觉得应该有机会做点什么事，来好好利用这个时机，帮助自己或是其他设计师进行设计。

经过了连续两三周的熬夜苦干，终于做出第一版的 iOS UI 设计套件，本篇文章会大概介绍一下其中的特色，但请注意：这篇文有点进阶，比较适合已经熟悉 Sketch 操作、对 UI 设计有经验的同学。

下载设计套件：iOS 10 UI Kit for Sketch

由于当老师当习惯了，改不了啰唆的本性：请不要使用盗版软件，本套件都一直是用最新版本的 Sketch 制作，也就是说你用盗版（或旧版）有可能打不开；如果你不付费尊重程序的开发者，那么你也完全没有资格要求别人尊重你做出来 der 设计。

另外提醒：iOS UI 的标准字体是苹果亲自设计的「SF」打开本档案前先确保你已经装好字体在计算机里了，没有字体文件的话到这里下载：https://developer.apple.com/fonts/（需要苹果开发者账号）。

套件架构介绍

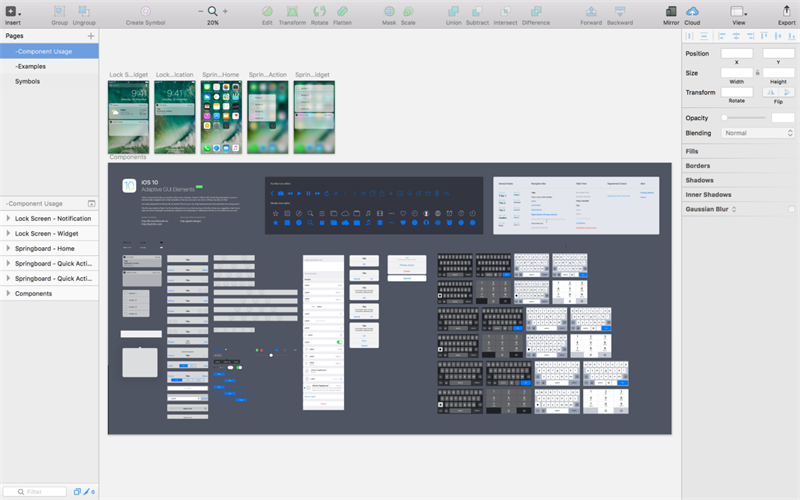

好了，啰唆完毕。下载打开套件以后，你会看到这些东西：

我一定要讲的是，那堆键盘我他妈刻超久的，所以 iPad 版本的键盘请再等等，我还在努力制作中 ><

Anyway，你可以看到左边有三个 Page：

1. Symbols 放的是套件的内部结构，没事不建议你去动它
2. Component Usage 列出了套件的内容，使用时可从此处复制
3. Examples 放的是一些范例画面，可以参考作图技巧

头两页前面加「-」减号是避免你上传到 InVision 时它汇出多余的素材。

你也可以先到 Symbols 页更新你的 App Icon 和你偏好的桌布背景，套件有用到它们的地方会自动换图：

回到 Component Usage 页面，你可以看到一些常用的 Tool Bar、Tab Bar icon 供你使用：

文字样式也集合在一起了，从这里改的话可以方便地一次改变整份设计的文字样式，最左边那栏是 Apple 建议设计师使用的文字样式表单（了解更多）：

Smart Resizing

Sketch 39 版最重要的功能可说是智能型缩放（sketchapp.coml）了，虽然 Sketch 自己内建的 iOS UI Design Template 也有利用这项功能，但实际使用上可能仍稍嫌不足（有些外挂也能够达成一样的缩放功能，但用外挂做图就代表别人开了有可能坏掉，这部分看个人考虑）。

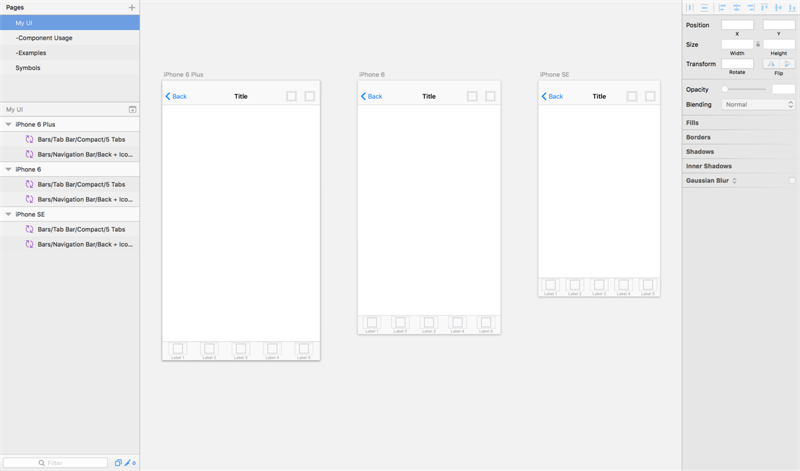

本套件很彻底地利用了这个新功能，大部分的 UI 零件都能够自由缩放，例如 Navigation Bar 及 Tab Bar 使用在三种大小的 iPhone 上：

甚至是 iPad UI：

这边另外提个进阶知识，Tab Bar 我准备了「Compact」及「Regular」两种版本，什么时候要用哪个请参考 Apple 官方对于 Size Class （https://developer.apple.com）的文件。但一般来说，iPhone 用 Compact、iPad 用 Regular（还是有例外，请自行研究啰！）。

iOS Split View

接着是最精彩的地方了，你可能有注意到，Navigation Bar 除了下方有做阴影分隔线以外，右边也有：

这是因为有时候我们做 iPad UI 时，会请工程师使用 UISplitViewController 来实作左右分割画面，如同内建的 Mail：

而 UI 设计套件里 Navigation Bar 右边的线是为了让你不用烦恼分隔线要怎么画而事先准备的。右边线是使用阴影制作，因此 Sketch 不会将之计算在零件的长宽里；也就是说，你把它用在 iPhone 的稿子里，只要 Navigation Bar等于画板宽度，右边线自然会被排出在画板外，不必担心你稿子右边出现这条线。

好了，所以我们开始制作 Split View。首先我们在右边再放上一条 Navigation Bar，图层顺序左在上、右在下，这样左边 Navigation Bar 的阴影会很自然迭在右边那条的上面（见下图）——由于 Sketch 不将阴影的宽度计算在物体内，因此贴边接合时，是对齐物体本身边界，而不是对齐阴影，真的很聪明呢！（我是说 Sketch，不是说我自己）

接着，Component Usage 页面最左侧，Popover 的上面有个图层叫「View BG — Cool Grey」，我们把它复制过来，放在左边 Navigation Bar 的下方做背景：

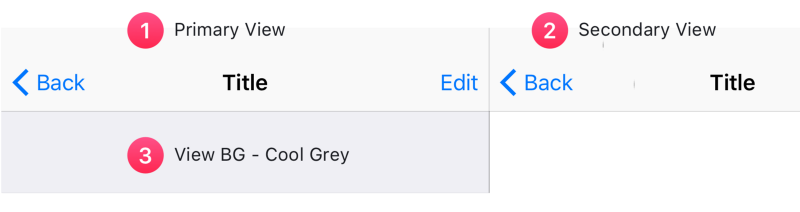

红圈数字代表图层顺序，数字越小越顶层，这时候你可以放大看看三个组件的交界处：

线条完美呈现。

这时候我们已经完成 Split View 啦～

如果说到这边你看不懂的话，有可能是你 UI 设计的基本功需要加强，或是对于 iOS UI 的细节观察不够。不过这也算是其实 UI 设计界的常态——职业进入门坎很低，但如果没有开始了解工程实作原理、极端注重细节的话，会很难再往上爬；当然，本套件就算你完全忽略这些细节，还是可以用得很方便，我希望达成的是对一般设计师友善、但也能满足较进阶的设计需求。

当然，其他零件也大多可伸缩使用，例如 Alert 的位置不够你打字上去时，拉长到足够的长度再打字就可以了：

「本月最值得阅读收藏的完美像素使用手册」

1. 《值得每个设计师收藏的《完美像素使用手册》之原理篇》
2. 《中文版来了！值得每个设计师收藏的《完美像素使用手册》之细节篇》
3. 《第三集！值得每个设计师收藏的《完美像素使用手册》之易用性篇》
4. 《第四集！值得每个设计师收藏的《完美像素使用手册》之软件技巧篇》
5. 《最终版！值得每个设计师收藏的《完美像素使用手册》之软件技巧篇》

原文地址：medium
