想想图标的绘制也是有历史的，从刚开始 ps 用面切法运用布尔运算去切，有时候线条也是用面切面得到。随着线性图标的火爆和普及，开始放弃面切法，转用钢笔工具直接绘制，还可以很好的控制线的直角和圆角。当你会使用 Ps 绘制图标了，换成 ai 你会发现更加的快捷方便。随着 Sketch 软件在界面设计中有一席之地，在 Sketch 里快速绘制图标也是设计师需要掌握的一门技能。

图标的绘制方法有面切法，钢笔绘图法，锚点法，圆切法。

下面会从 Photoshop、Illustrator、Sketch 三个软件去细讲基本软件工具。绘制案例想了很久要含有基本的知识点，使用更多的工具。最后选择的图标为齿轮、信号，其中齿轮是最经典的案例了，也是绘制图标的必修课。

一、 Photoshop篇

在 ps 里面绘制图标使用的基本工具有小白、小黑、布尔运算、钢笔工具、锚点。

1. 第一步打开 ps，ctrl+k，勾选将矢量工具与变化和像素网格对齐。

2. 小黑、小白二人转

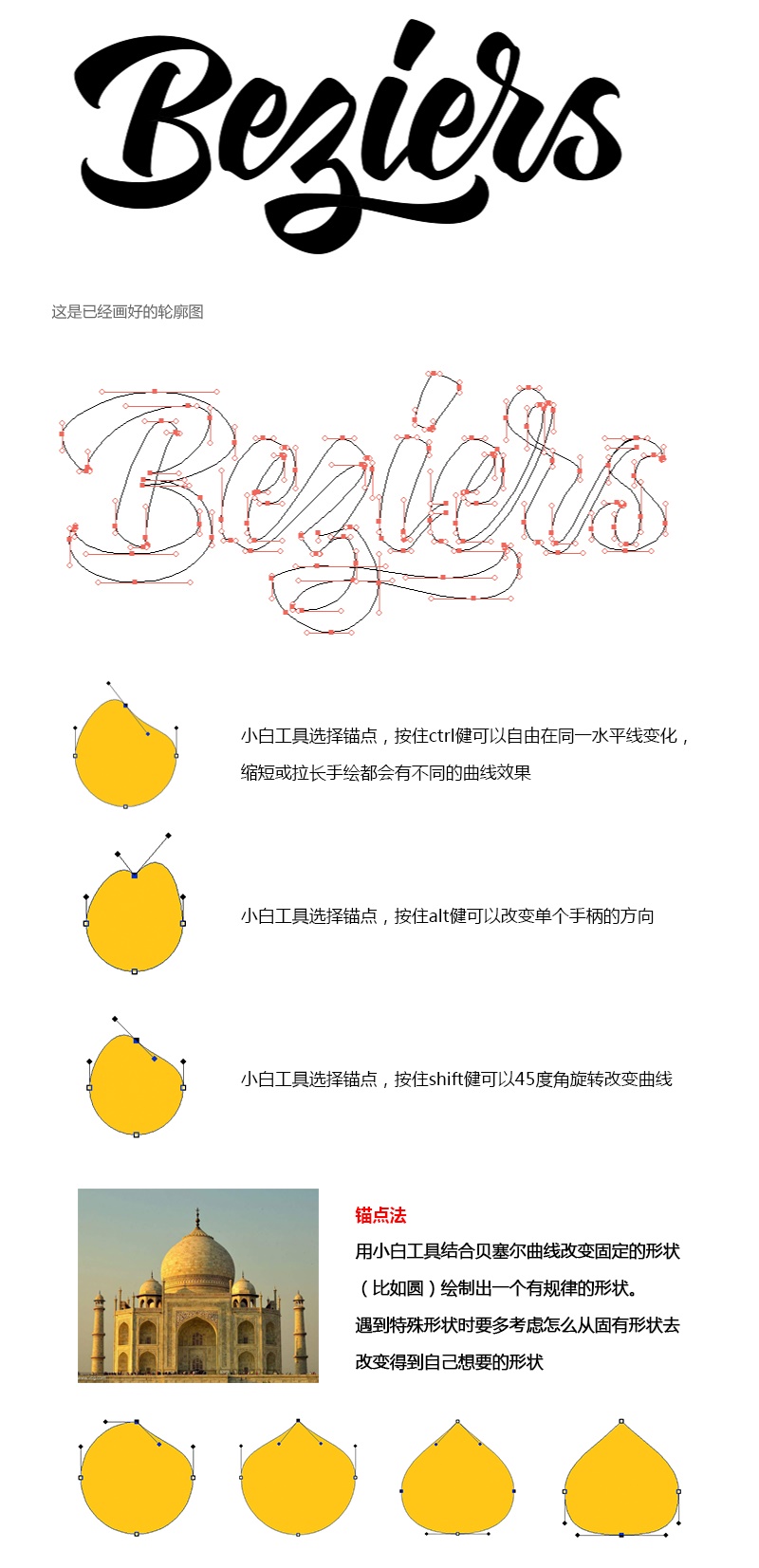

3. 钢笔工具、贝塞尔曲线

贝塞尔曲线很多文章写的太官方了，不太懂，也不知道如何下手。我还是总结我工作使用中应该注意哪几点。

• 锚点两边的手柄要保持在同一水平线上。倾斜的锚点的手柄也要保持在同一水平线上。
• 当前手柄的长度不能超越下一个锚点的水平线。
• 上下左右最边上的肯定是锚点存在的点，其他地方锚点的选择需要多练习才能找到合适锚点的位置。
• 钢笔绘制的时候尽量不要让两个锚点靠的太近，会让两个锚点的手柄没有施展的空间。

最后如果你感觉贝塞尔曲线还是很难，可以先用 Illustrator 里面的钢笔工具绘制，用多了就好了。我之前也感觉 Photoshop 里的钢笔工具绘制好难用，今天写教程做案例试了试还是很好用的，曲线也可以调整的很柔美。

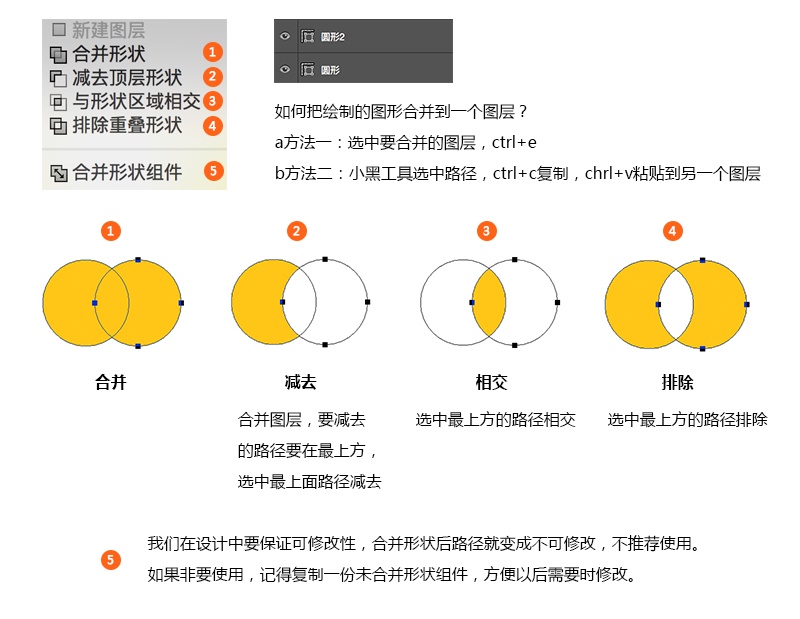

4. 布尔运算

布尔运算是通过绘制规则的形状进行合并、减去、相交、排除等方式得到新的形状。

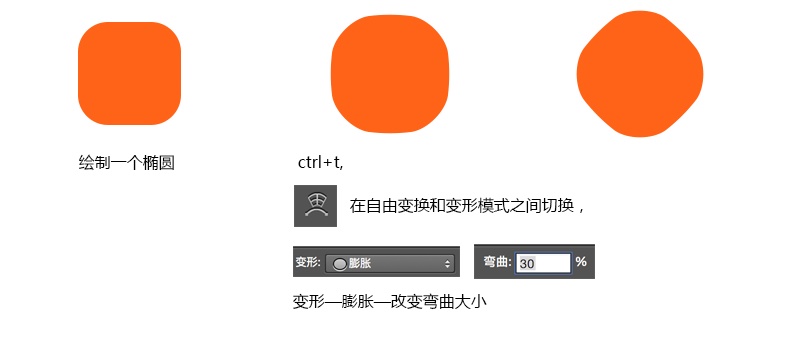

5. 主题图标面板绘制

在主题设计的时候大神们的底板用的都很有特色。

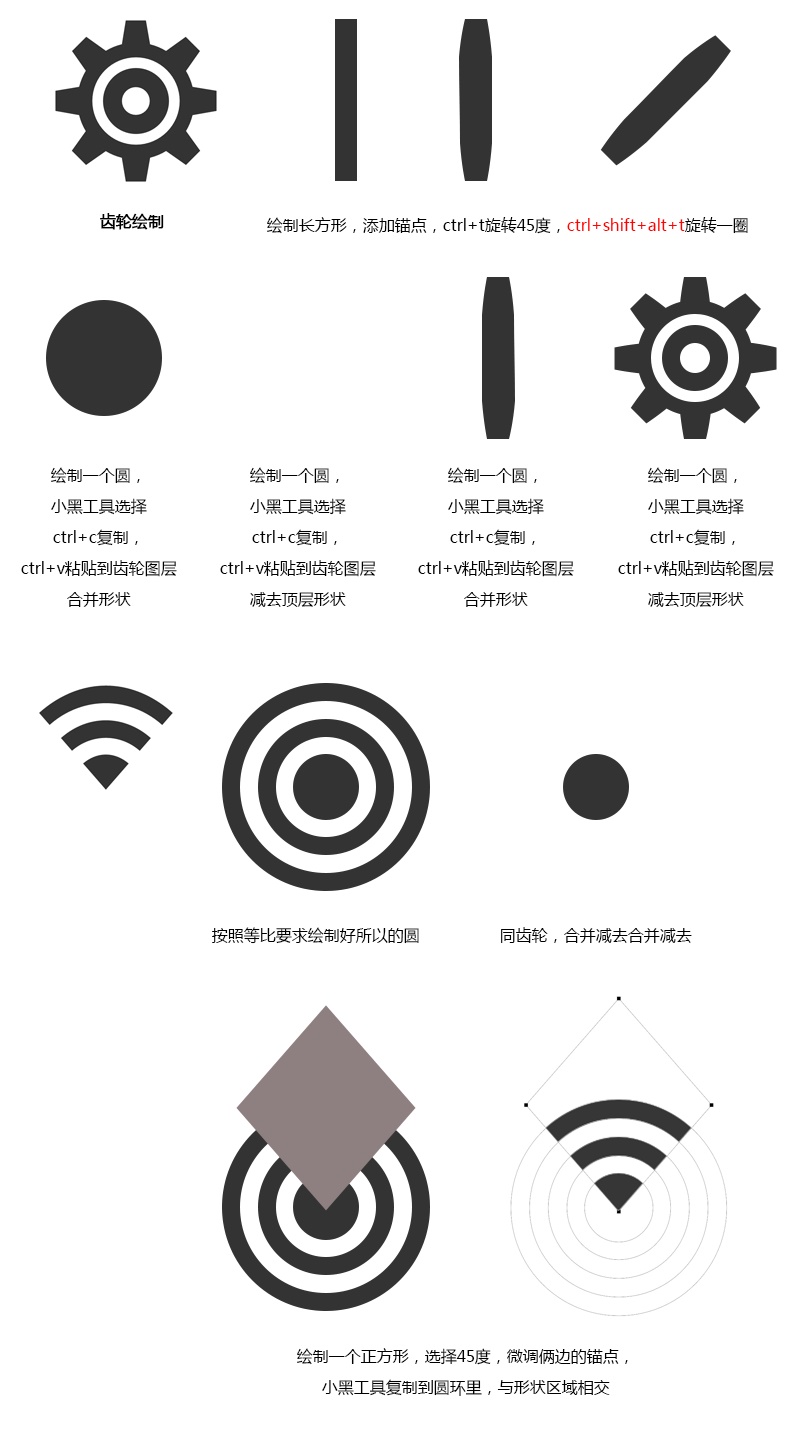

6. 齿轮、信号案例演示

二、 Illustrator篇

在 ai 里面绘制图标使用的基本工具填充、描边、钢笔、路径查找器、形状生产器、对齐、锚点圆角、扩展。

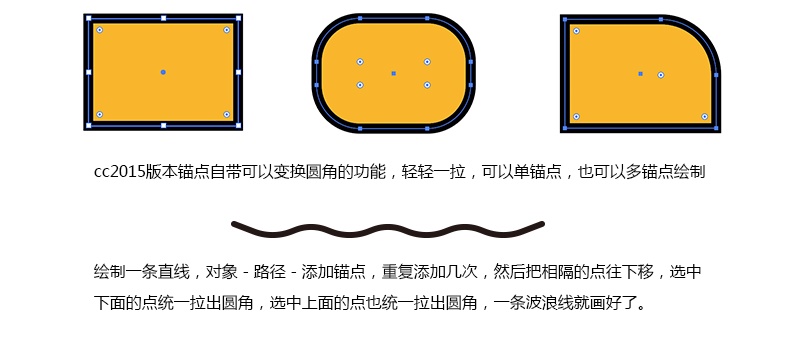

1. cc2015自带直角变圆角。

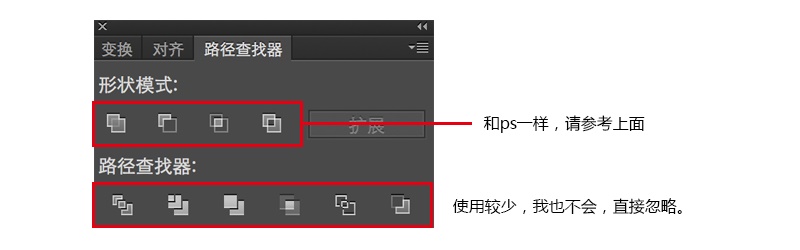

2. 路径查找器的形状模式等同于 ps 的布尔运算（上面已讲），路径查找器下的6个工具在平时使用较少所以就忽略，感兴趣的自己研究下。钢笔锚点和 ps 使用是一样的。

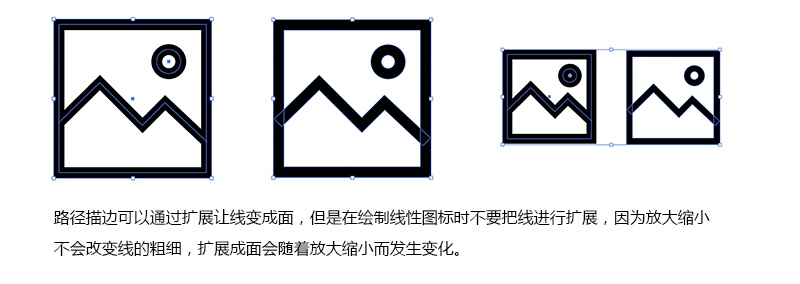

3. 路径描边可以通过扩展让线变成面，但是在绘制线性图标时不要把线进行扩展，因为放大缩小不会改变线的粗细，扩展成面会随着放大缩小而发生变化。有时候我们在绘制线性图标不好做的曲线，可以尝试把这个形状画出来，然后再变成描边就ok了。

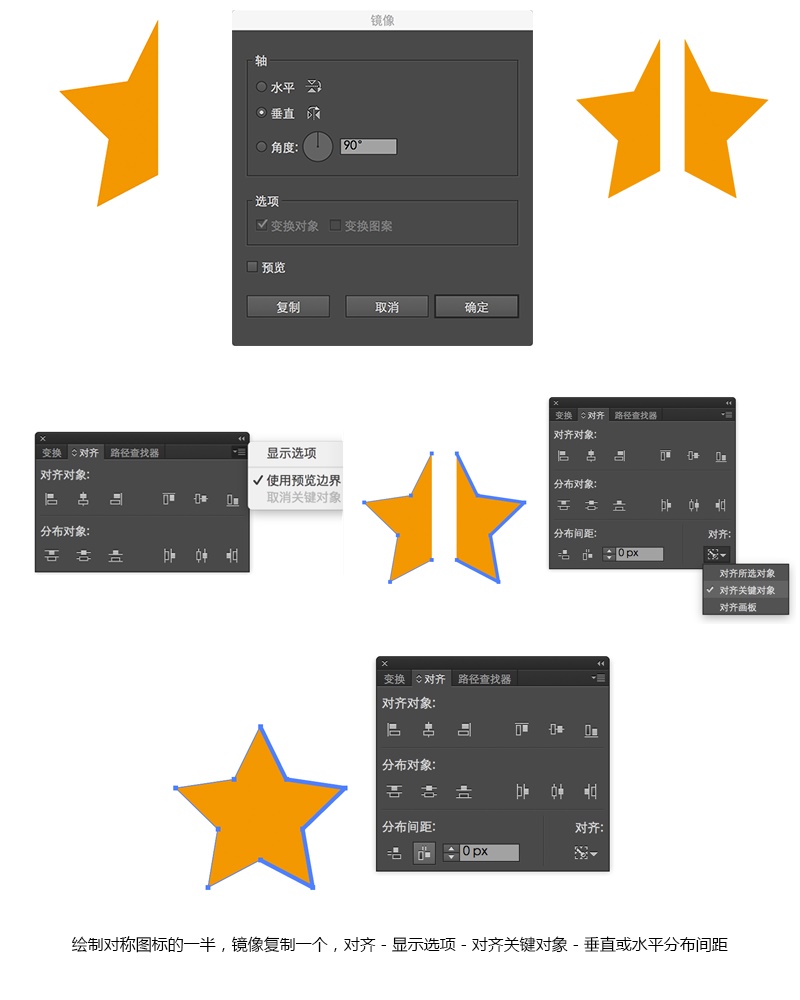

4. 在绘制对称图标的时候，有时候我们只需要绘制一半，通过镜像复制，然后通过对齐－垂直或水平分布间距就可以很好的闭合在一起。（ 对齐－显示选项－对齐关键对象－垂直或水平分布间距 ）

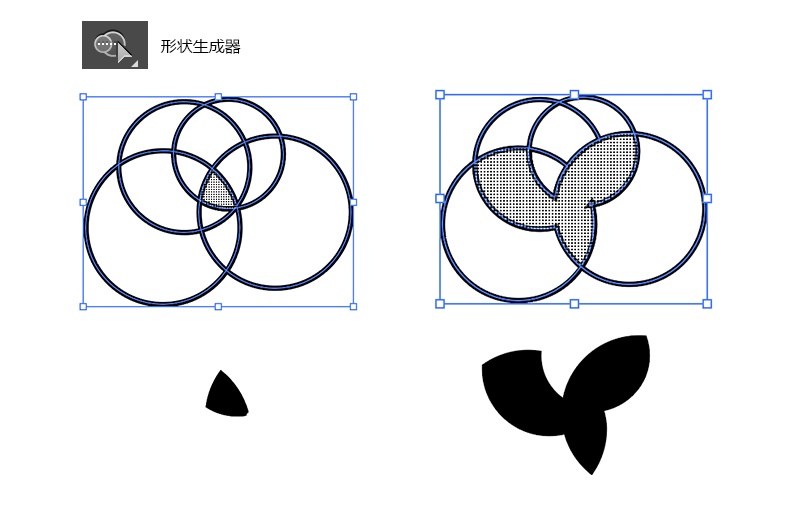

5. 形状生产器工具，直接可以绘制有闭合可能的所有形状。

三、 Sketch篇

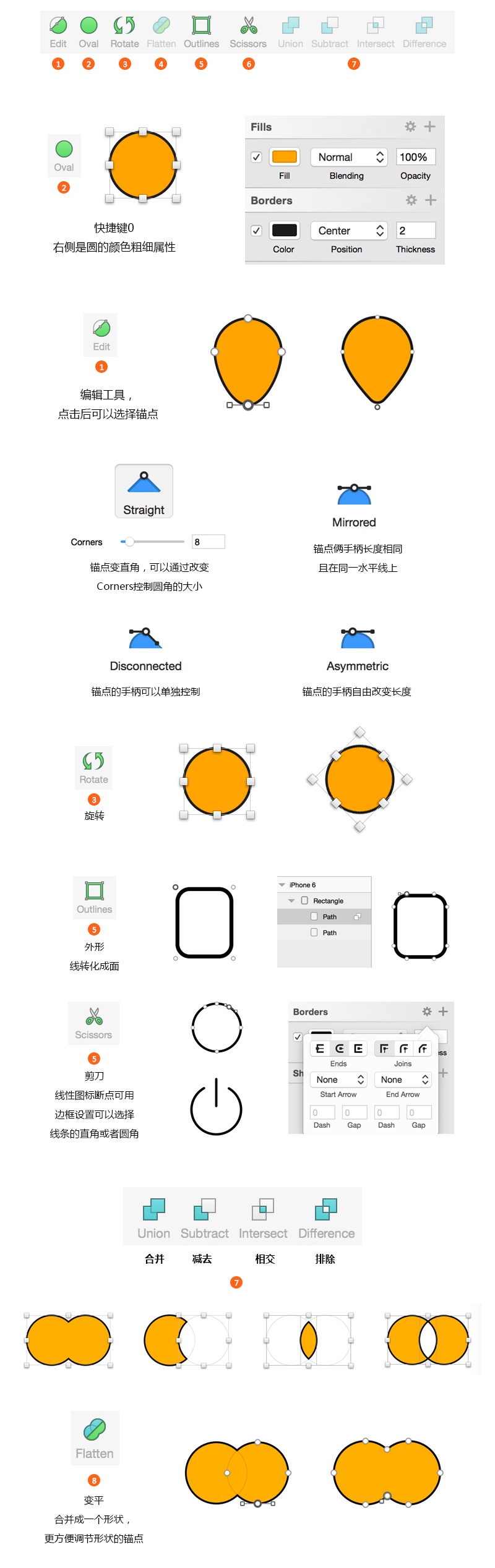

在 sketch 里面绘制图标使用的基本工具编辑、旋转、钢笔、剪刀、布尔运算、外形、变平。

四、 Ai制作好如何转到Ps和Sketch？

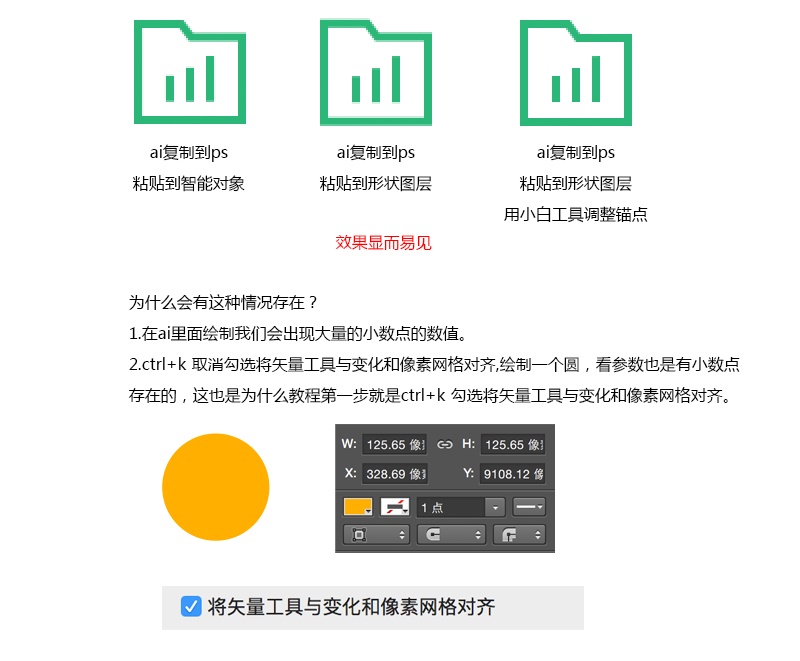

1. Ai 制作好转到 Ps 中，在 Ai 复制备份一个，然后对象－扩展，ctrl+c复制，ctrl+v粘贴到 Ps 里面选择形状图层，不要选择智能对象。再用小白工具调整细节，让每个锚点都和像素网格对齐。

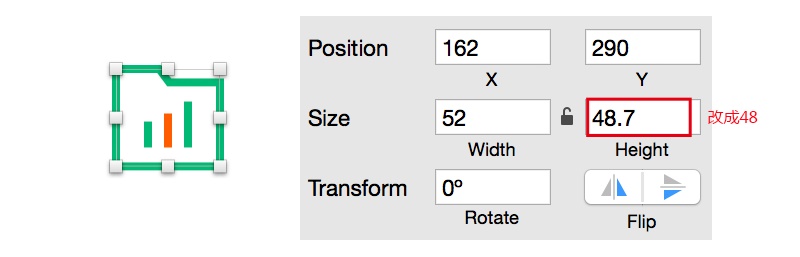

2. Ai 制作好转到 Sketch，ctrl+c复制，ctrl+v粘贴到 Sketch，调整参数尽可能是偶数整数。因为大量存在小数点的问题。改变数值还是要看下一图标整体感觉。

五、 如何达到视觉平衡？

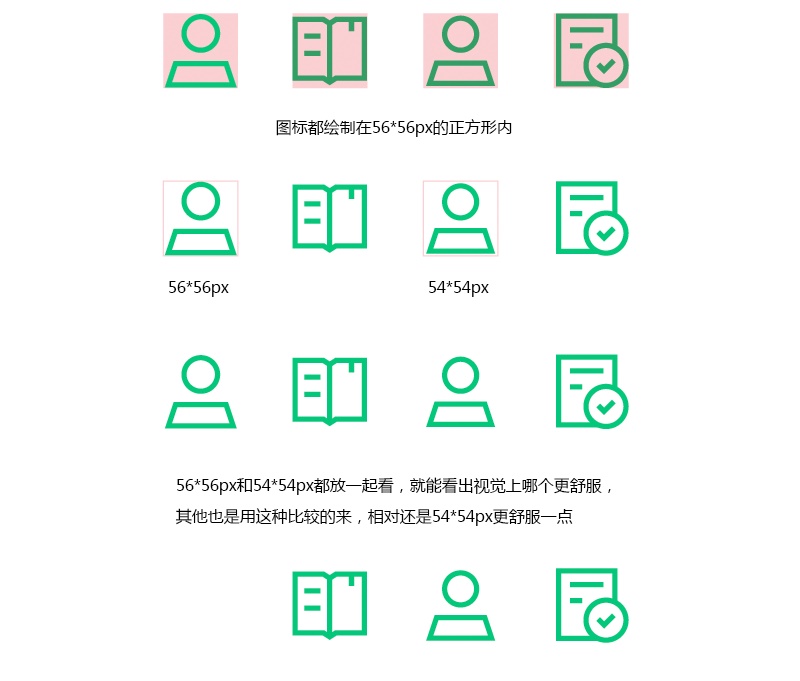

很多人刚开始不会说按照规范来，主要在固定大小里面绘制就好了，其实这样也可以，但是最终还是要个别微调图标达到视觉上的统一。

比如在56*56px固定大小的区域绘制好全部图标，不要超出这个范围。然后整体看哪些视觉比重大需要缩放，缩放是以2的倍数放大缩小。

56-2的倍数，比如56px、54px、52px…...

六、 如何定义规范？

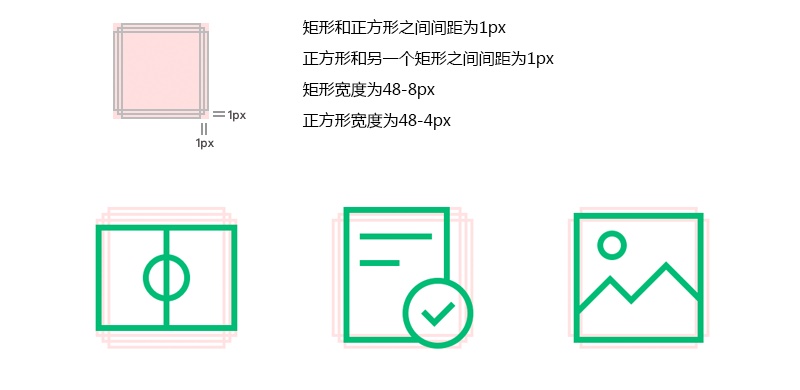

比如在一定大小内，如何制定出一像素？

以48*48大小为例。看似留了一像素，上下左右还是两个像素，跟上面的视觉平衡是一样的，都是以2像素为一个基准。这种规范大一点的尺寸也是适用的比如88*88px。

七、 如何统一风格？

图标的风格我在《如何系统学习功能图标？来看资深设计师的全面总结！》基本都概括出来了，可以分析总结每个风格的特点，快速的制作。也有不少人发我看他们绘制的图标，会用到俩三种风格同时用到图标上面，还有就是总结出来的还没学会就开始自己去尝试新风格，尽量还是不要先去尝试新的风格，之前整理的应该够用了。

总结虽然讲的都是简单的基本教程，但是也是必须要掌握的，掌握上面基础教程不单单只适用于图标，在插画，图形绘制中都可以用到。
