在一个 B 端页面当中，关于栅格的使用方法，你或多或少都会有所疑惑。它究竟是如何使用？栅格在实际工作当中的使用方法是什么？今天我们就聊聊 B 端系统当中的栅格。

老规矩，我们在讲栅格之间，先科普一个知识点，为何会有栅格？

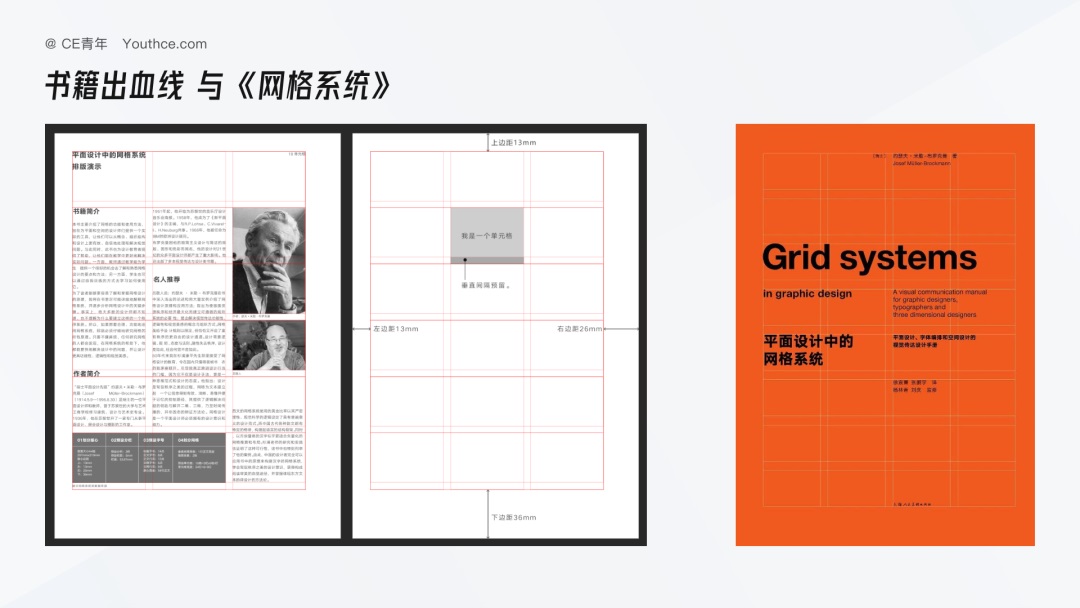

早在平面设计开始之初，就有对“栅格”的使用记录。（不过那时不叫栅格，而叫网格）因为印刷机器以及切割工具的限制，导致在页面的板式设计需要一定的出血线用于防止书籍内容的缺失，因此出现了当时非常火爆的《平面设计中的网格系统》一书。

虽然这是一本非常老的书，但是设计本身就是相通，将其核心思想用在图标设计、网页设计、B 端设计当中都有着明确的指导意义

而在设计（网页端、桌面端）产品时，对于空间上的理解，一直以来都是令人头疼的问题

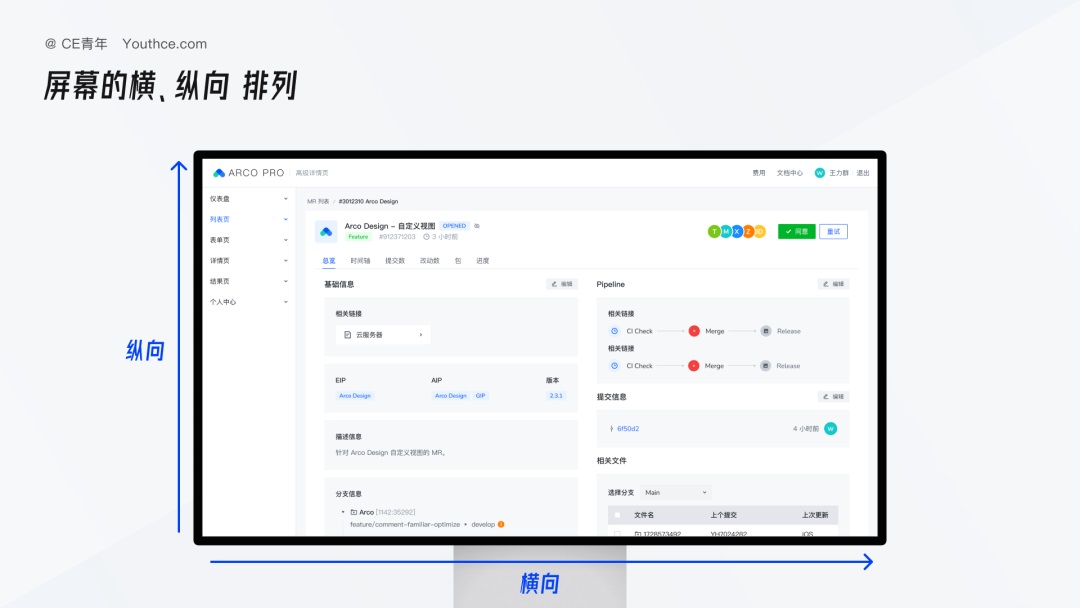

我们将屏幕当中的设计空间分为横向与纵向两个维度：

横向：

由于大多数显示器都是宽屏的形式，导致我们大多数页面内容都是通过横向的方式进行列式排布，也就导致纵向导航、二三级内容分布较多；而市面上所要兼容的横向尺寸较多，大致分为：1920、1440、1366、1280，而怎样将如此多的尺寸，摆放不同的元素，这才是设计的难点。

纵向：

屏幕的纵向的空间同样十分关键，当内容在横向无法满足时，则会增加屏幕纵向的内容量。但是我们可以通过浏览器的特性，纵向的内容通过滚动条进行收折，进而实现兼容。

栅格的定义

前面说了这么多，我们来聊聊栅格的定义。

栅格：是对界面当中元素横向排布的一种模式，主要用于大型区块间距的排列，不适用于图标与文字间隔的小型元素。

这里有两个重要点：

1. 横向排布：代表着栅格的用法，这也是为什么栅格都是一列一列的原因。
2. 用于大型区块：不是任何内容都可以用栅格，比如在卡片当中的图标、文字，更多是要分析整个卡片，将其看作一个整体，如上图。

栅格的组成形式

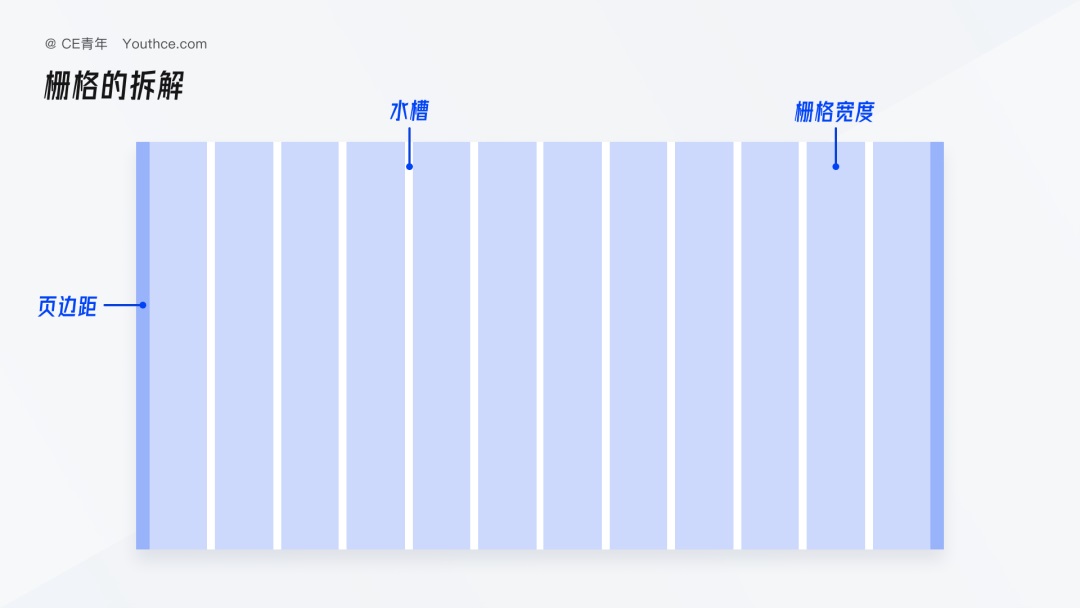

在一个常见的栅格当中，一般分为 页边距、水槽、栅格宽度

页边距：是栅格与外层信息的保护区域

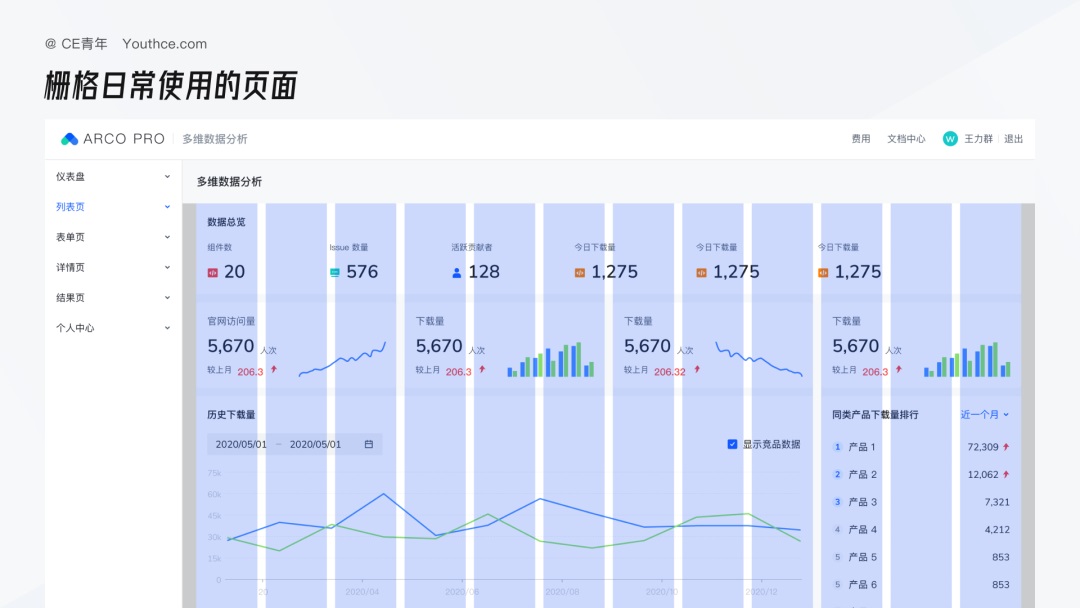

因为在整个栅格系统当中，除了栅格之外，往往还会有其他的内容进行展示（如上上张图，栅格日常的使用页面），而我们正好可以通过页边距的方式，将其进行区分。我们以常见的 B 端界面为例，通过页边距可以将侧边导航与内容页进行区分，保证页面间的亲密性，常见的页边距尺寸一般为 20px、24px。

水槽：是确定栅格宽度间的固定间距，通常是帮助栅格内的元素进行更为合理的排布

水槽目的就是为了统一元素间的距离。比如现在页面当中有两个卡片的内容，而使用水槽，我就利用这两个卡片的内容，确定其间距（再次强调栅格用于确定横向内容）方便栅格当中元素的信息排列

栅格宽度：是栅格当中内容所占的基本宽度，一个栅格宽度往往是通过内容宽度、页边距、水槽排除过后所剩的宽度平均得出，一般会分为 12 栏、24 栏两种方式

栅格宽度的确定，其实就是一个数学题，先给你一个公式（不建议用）：

(A×n) – i = W

A：一个栅格单元的宽度；a：一个栅格的宽度；n：正整数；i：水槽宽度；W：页面的宽度

虽然公式好像是万能的，但我不喜欢死记硬背，来深入讲一讲这个公式背后的逻辑和使用方法：

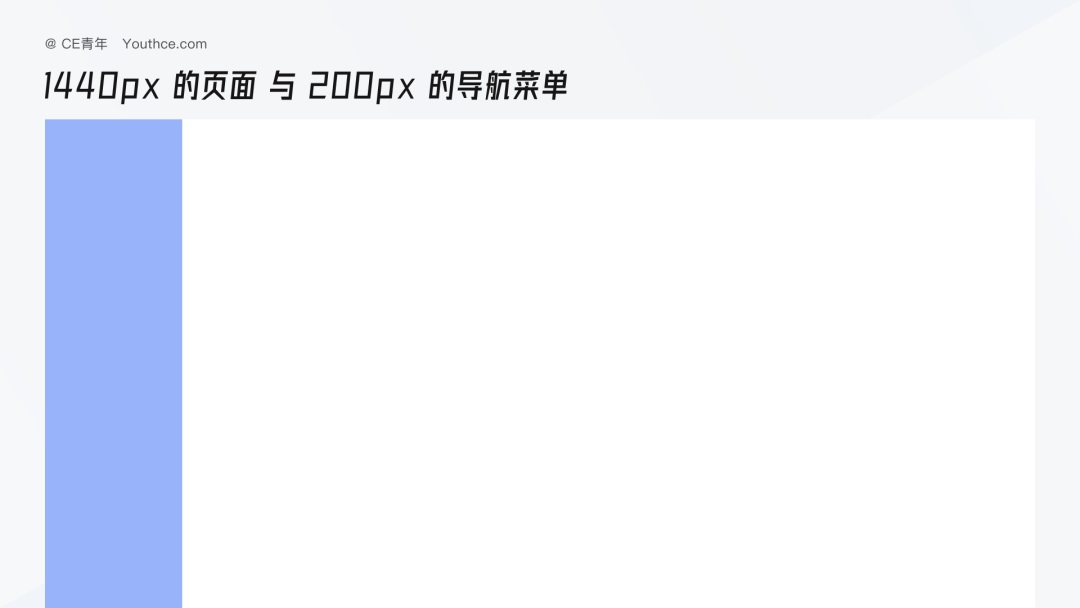

以 1440 的页面为例，通常 B 端产品左侧会有一个导航菜单，假设为 200px，因此整个栅格的内容页则为 1440 - 200=1240px

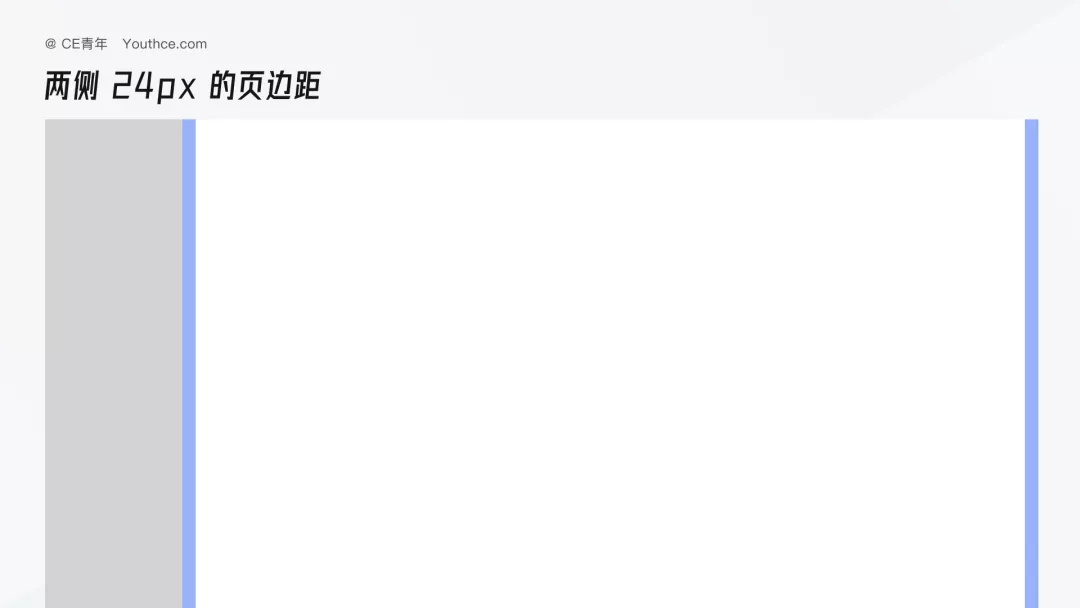

然后设定页边距宽度为 24px，一个栅格会有两条页边距，剩下宽度则为：1240 - (24*2)=1192px

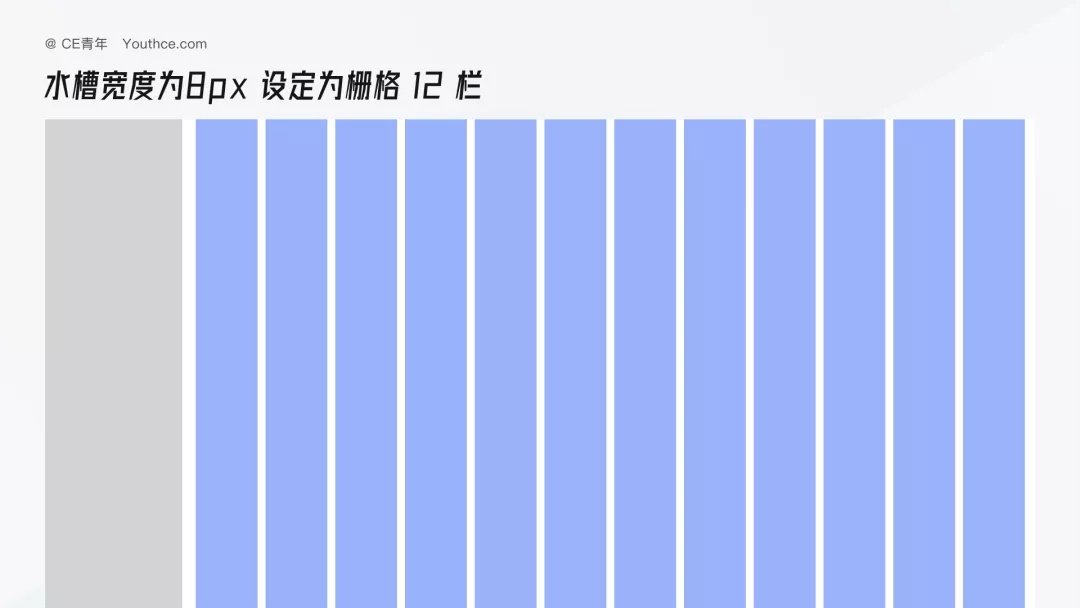

接着设定整个栅格为 12 栏，水槽宽度为 8px。因为水槽位于栅格的左右两侧，也就意味着水槽的数量会比栅格少一列（别问为什么，问就自己去下面图片数一数）也就是 1192 - (8*11)=1104px

最后因为在水槽已经确定栅格为 12 栏，整个栅格的宽度则为：1104/12=92px

如果还不能理解，建议跳到开头，再看一遍

这里有两个关键点

整个栅格的顺序不能乱：页面宽度→页边距→水槽→栅格宽度。因为我们的栅格一定是从大到小，从外到里，不然做出来的内容很容易无效

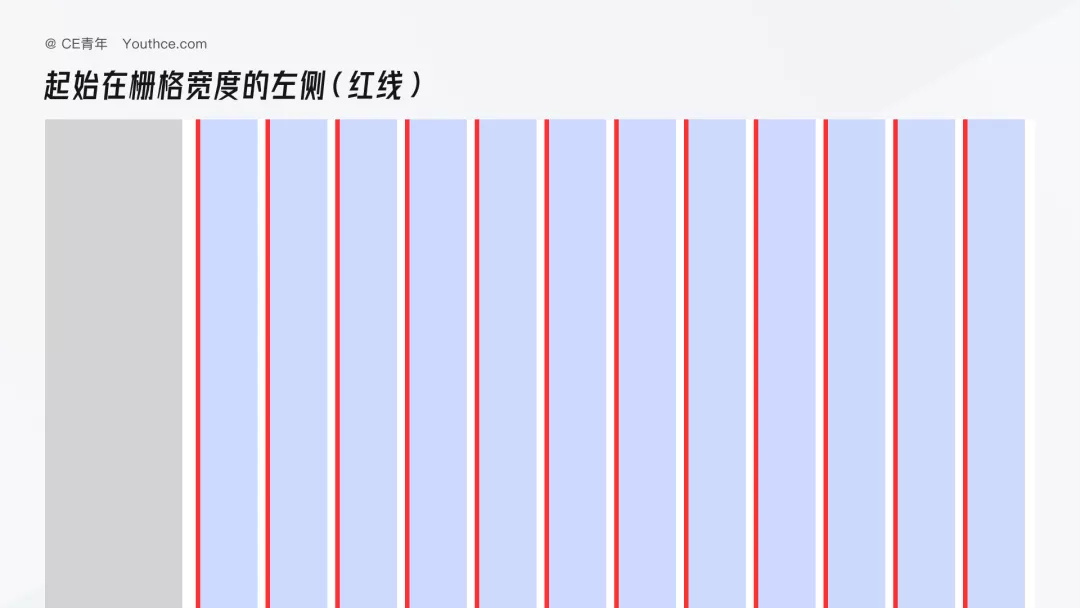

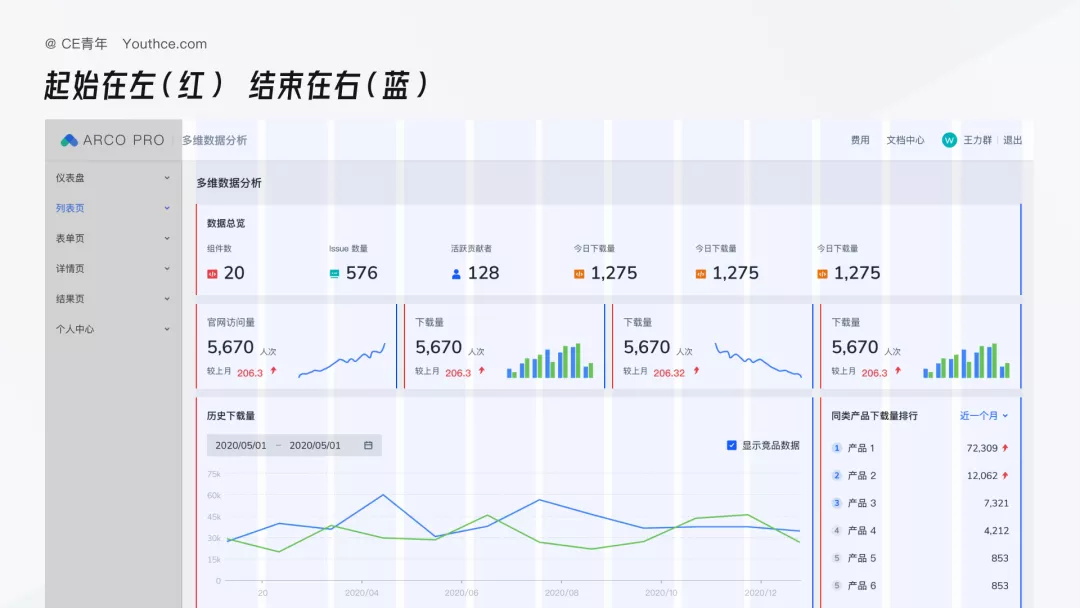

将元素摆放在栅格中，还需要注意起始位置与结束位置。这里教你们一个口诀：起始在左，结束在右；换句话说就是元素的起始位置必须放在栅格宽度的左侧（图中的红线）；

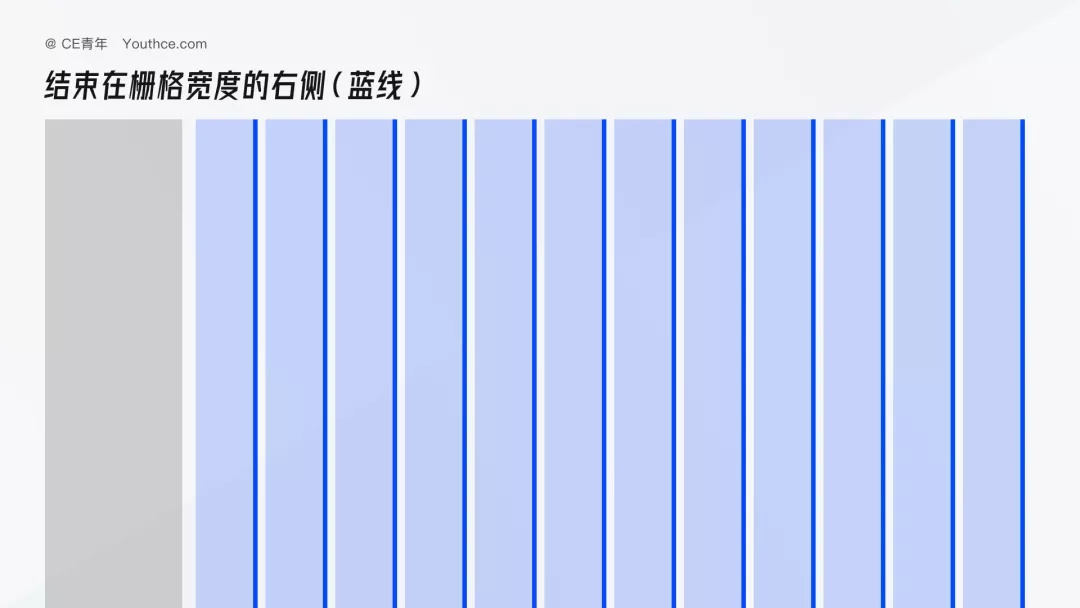

结束位置必须放在栅格宽度的右侧（图中的蓝线）

这样的方式也是为了避免很多设计师知道画栅格而不会用栅格，出现一些低级错误

关于栅格的定义就先聊到这，下期来与大家讲一讲关于栅格应用当中的自适应布局、响应式布局，以及其中的断点等内容，我们下期见～
