「这个控件叫什么」系列之Grabber/抓握指示器

鉴于国内交互设计名词混乱不统一，很多设计师不知道如何用专业术语称呼一个控件，因此我开了《这个控件叫什么》专题，梳理控件的名称和使用事项，希望能为推动交互设计发展，做出一点微小的贡献。

往期回顾：

1. 《「这个控件叫什么」系列之小红点+索引导航+分段控件》
2. 《「这个控件叫什么」系列之加载占位图+页面指示器》
3. 《「这个控件叫什么」系列之步进器+SWITCH》
4. 《「这个控件叫什么」系列之TOAST》
5. 《「这个控件叫什么」系列之虚拟键盘/软键盘/SOFT KEYBOARD》
6. 《「这个控件叫什么」系列之动作菜单/动作面板》
7. 《「这个控件叫什么」系列之Popover/气泡弹出框/弹出式气泡》
8. 《「这个控件叫什么」系列之输入框/文本框/Text fields》
9. 《「这个控件叫什么」系列之Notice Bar/通告栏》

自从 2017 年苹果首款全面屏手机 iPhone X 和配套的操作系统 iOS 11 发布后，一个新的小横条控件就出现了：

• 它出现在 iPhone X 屏幕的底部，承载着上滑返回桌面、下滑单手模式、左右滑动多任务切换。
• 有时候它又出现在 Modal View（模态视图）内标题栏的顶部，下拉可以关闭 Modal。
• 在 iPad 上又出现在多任务分屏中间的小竖条，指示你左右拖拽可以控制两个 App 的显示比例。
• 另外 iOS 15 之后，iPad 顶部又出现了一个功能相似的 3 个点控件，能快速设置分屏模式。

自此之后很多第三方 App，甚至安卓手机也开始使用这个小横条控件，为了弄明白这个小横条控件的名称，我展开了一系列考据。

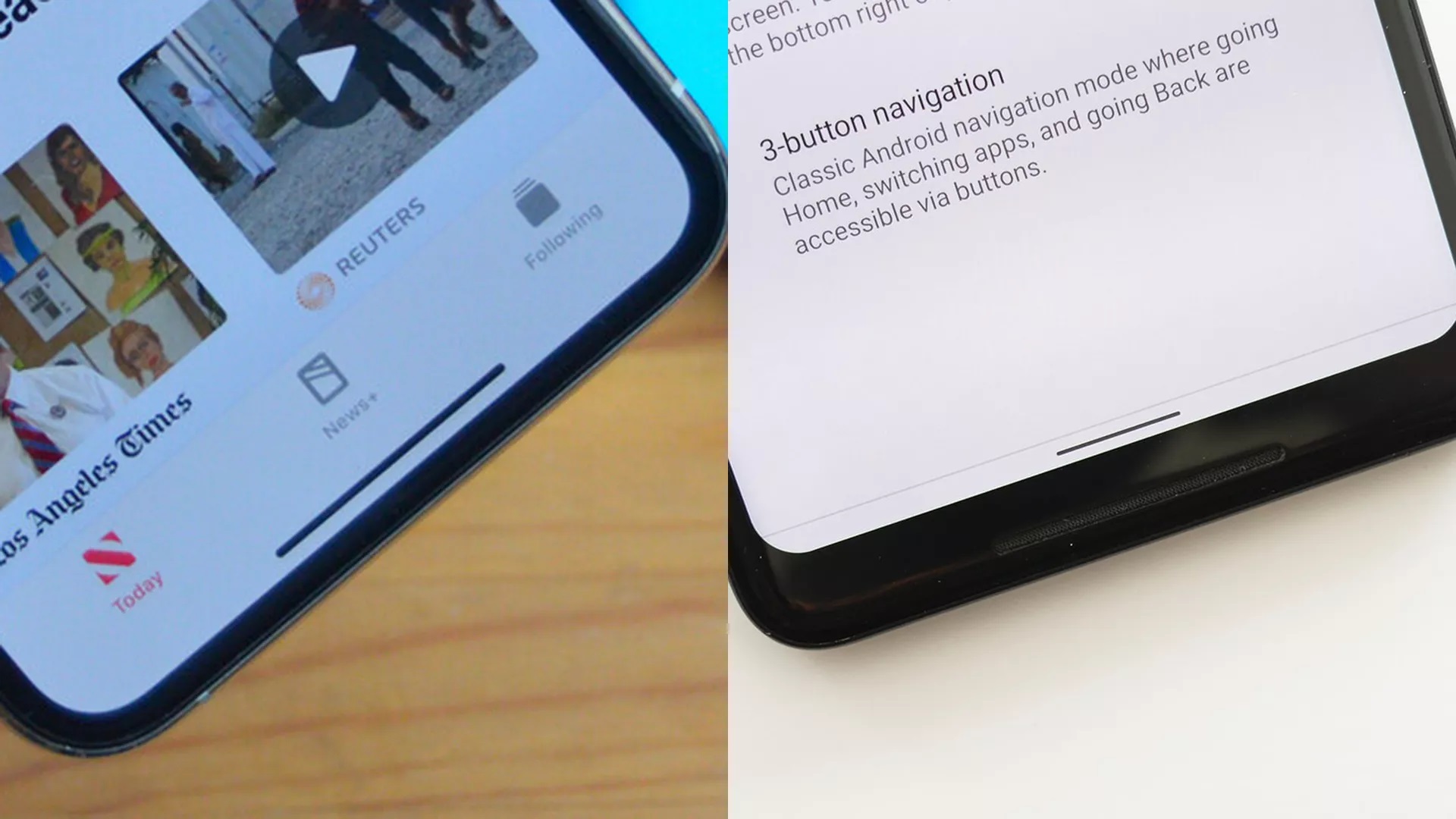

左：iOS 小横条，右：安卓小横条。图源：If you want people to use your navigation gestures, Google, make them better

查看官方设计文件

从苹果开发者网站（ https://developer.apple.com/design/resources/ ），我们可以轻松下载到 iOS 15 的官方 Sketch 设计模板。

打开文件后发现位于 iPhone 和 iPad 底部的小横条叫：Home Indicator（桌面指示器）。

Home Indicator

位于 iPad 顶部负责快速设置分屏模式的 3 个点，名为：Multitasking Indicator（多任务指示器）。

Multitasking Indicator（多任务指示器）

负责 iPad 分屏模式控制的“小竖条”叫：Grabber，而在苹果官方帮助文档中称为：App Divider（App 分割条）。

Grabber

苹果官方帮助文档

如果你打开翻译软件，发现 Grabber 会被翻译成“掠夺者”，显然在设计语境里这么叫很奇怪。其实 Grabber 在国外是很常见的一个抓握高处物体的家用工具，Grabber 本身也是 Grab 变形过来的，而 Grab 的中文含义叫：抓手。

Grabber

但是“抓手”已经成为互联网八股文词语（其实完全可以用：着力点、契机、途径等代替）。

而屏幕内的东西我们并不能真正抓握，因此我建议把 Grabber 翻译成：抓握指示器。

非常可惜的是，苹果官方的 Sketch 模板里根本找不到 Modal 上方的小横条。

查找历史设计文件

既然无法找到 Modal 上方的小横条，但我们明白它的功能也是告诉用户可以上下拖动交互。联想到其实在 iOS 7/8/9/10 时代，锁屏就有类似的控件 —— 上下都有小横条，顶上指示可以下拉通知中心，底下则指示上拉出现控制中心。只不过小横条拖动之后会变成箭头，指示关闭的拖动方向，也许苹果觉得箭头太占空间，所以在后面的版本中简化成一直是小横条。

但很可惜苹果并没有提供 iOS 11 以及更老版本的 UIKit，我从 Meta 设计团队（Facebook 改名叫 Meta）和国外知名全栈产品设计师 Meng To 在其 Design + Code 中自己绘制的 iOS 11 的源文件中，发现他们都将 Home Indicator 之外的小横条统称为：Drag Handle（拖拽把手）。

Drag Handle

国外流行说法

我们再来看看国外其他普遍的叫法。

比如国外知名设计自媒体 UX Collective 则统称所有小横条是：Handlebar（把手）。

国外出版的 iOS 9 相关书籍则将控制中心的小横条称之为：Handle（把手）。

有些 iOS 程序员把 Modal 上的小横条叫：Modal View Indicator（模态视图指示器）或 Handle view（把手视图）。

图源：Replicating Facebook's Draggable Bottom Card using Auto Layout - Part 1/2

也有程序员模仿 iOS 的 XX Indicaor 命名法，叫其为：Drag Indicator（拖拽指示器）。但这个名称不可取，因为容易和其他平台 Drag and Drop indicator（拖放指示器，是指挪动对象次序或位置的控件）弄混。

Drag and Drop indicator。图源：Drag–and–Drop: How to Design for Ease of Use

历史渊源

其实小横条也不是 iOS 原创发明。早在 2010 年推出的 Palm Pre 2 手机上就能找到它的踪迹。

左中：Palm Pre 2 有小横条，右：Palm Phone 有 3 个点

Palm Pre 2 所使用的 WebOS 操作系统不仅和苹果 iOS 和安卓的 Material Design，甚至诺基亚都有很深的渊源。

图源：Apple iPhone X vs. Palm Pre！

曾任苹果副总裁的 Jon Rubinstein 从苹果的 iPhone 和 iPod 团队挖了很多老同事来做 Palm，后来随着 Palm 公司家道中落，不少人又回到了苹果。

WebOS 灵魂人物之一 Matias Duarte，如今是 Google 设计部门的负责人。Material Design 正是在其推动下产生的。

Matias Duarte 在发布 Material You。图源：10 年过去了，我依然很想念你

还有一位 Peter Skillman 之后去了 Nokia，为诺基亚 N9 打造了一套以滑动手势为核心的 Swipe 界面，还有后来的 Asha 手机、Nokia HERE 等产品，都能看到它的身影。

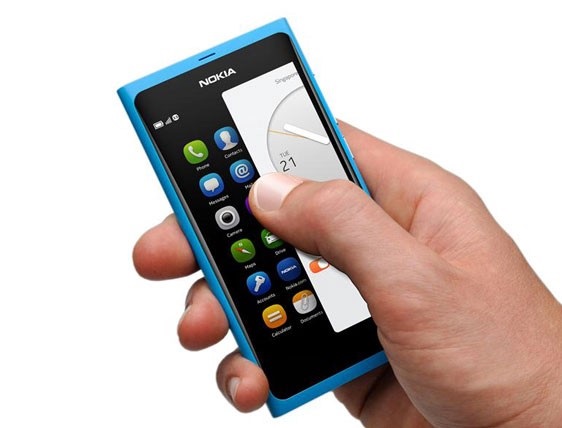

诺基亚 N9

但很遗憾的是，Palm Pre 2 的使用说明书上只提到这块区域是 Gesture Area（手势区），而类似小横条的并不是屏幕内的控件，只是屏幕外的一个指示灯，他们称之为：lighted bar（小亮条）。

Palm Pre 2 的使用说明书

现实隐喻

屏幕内虽然呈现的是五光十色虚拟世界，但交互原理仍然遵循朴素物理学。究其原因，我们从婴儿睁眼那一刻首先感受到的是现实的物理世界，从小积累物理环境中汲取的经验，让我们设计出来的屏幕虚拟世界逃脱不了现实的影子。

朴素物理学（naïve physics）

虚拟世界越像现实世界，人类也更容易通过类比来快速学习和使用。这也就是为什么 iPhone 诞生之初采用拟物化界面的原因。只要你看过旅行箱的密码锁，就立马知道 Picker （拨轮选择器/拾取器）该如何操作。

左：旅行箱密码锁，右：iOS 6 Picker

显然，小横条的外形和推拉操作，很有可能来源于推拉门的把手。所以国外一些设计师开发者才把它叫 HandleBar（把手）。

用把手拖动控制窗口比例

到底怎么叫

最后经过 Taio App 开发者，知名 iOS 程序员钟颖，从最苹果最新的 iOS 15 开发文档中发现 Modal 上方的小横条就叫 Grabber。同时官方文档上也写明 Grabber 的作用是指示用户可以调整模态视图的大小尺寸（indicates that a sheet is resizable）。

Xcode 界面中的 UIGrabber。图源：Rizwan Ahmed

苹果官方开发者文档

基于以上考据，结论：

• 我们可以统称所有小横条为：Grabber（抓握指示器），但不同位置的 Grabber 也有其专属名称。
• 屏幕底部上滑返回桌面的 Grabber 称为 Home Indicator（桌面指示器）。
• 控制分屏比例的 Grabber 是 App Divider（App 分割条）。
• 位于 iPad 顶部负责快速设置分屏模式的 3 个点，名为：Multitasking Indicator（多任务指示器）。
• 为了区别统称，位于 Modal view 上的 Grabber 可以叫它：Resizable Indicator（可调指示器）。

如何使用

所有类别的 Grabber 都用于指示用户抓握滑动即可改变当前视图尺寸，使得原本隐藏的手势操作变得可见。

注意「改变」不等于「关闭」。 在 iOS 中凡是有 Grabber 的地方，如果滑动让视图变小甚至消失，只是改变视图尺寸，并不是让视图彻底关闭。

以 iOS 邮件 App 为例，将正在撰写的邮件按住 Grabber 向下滑动收起，之后再点击打开，之前写的草稿仍然存在。如果要彻底关闭写邮件界面并且不保存草稿，应该点击「Cancel」。

iOS 邮件 App 草稿机制

Grabber 可以类比成电脑上除了关闭以外的其他窗口操作：对窗口最大化、最小化或者调整尺寸。但不会改变窗口里内容的状态。

MacOS 的窗口操作

Twitter App 的打开通知对话框就是典型地误用 Grabber，首先这个对话框信息量很少，完全没有拉动扩大尺寸的必要。其次使用 Gtabber 最小化也没有意义，因为这个对话框并没有什么需要存储内容的状态。已经有「暂时不用」能「关闭」对话框的操作就足够了。

Twitter App 打开通知对话框

不要与系统手势安全区冲突

全面屏手机四边都有系统级别的手势，例如“左刘海”下滑出现通知栏，“右刘海”下滑出现控制中心，左侧边向内滑动返回上一页等。最好与系统手势区保持一定的距离，避免滑动冲突。

最多只显示一个自定义 Grabber

Home Indicator 常驻于屏幕底部，如果你想在自家的 App 里增加 Grabber，同屏幕内最多只能再显示一个。否则一个屏幕内多个 Grabber，会导致用户不知道该拖动哪个，或者产生误操作。

以 iOS 地图 App 为例，每次都只在最高层级的视图上显示 Grabber。

iOS 地图 App

增加备用方案或新手引导

虽然互联网从业者普遍对 Grabber 很熟悉，但对普通用户和老年人来说，抓握仍然是一个比较高级的操作。可以在 Modal 的标题栏额外支持点击展开/收起 Modal，便于用户操作。

使用新手引导教育用户也是可行的方案。例如把小横条改成箭头的样式，指示拖动方向。或者增加额外的新手引导。

左：iOS 控制中心顶部仍用箭头指示滑动方向，右：豆瓣使用新手引导动效指引

注意处理滚动事件

有时候 Modal view 内有一个长列表，如果滑动内容区是优先滚动列表内容还是改变 Modal 尺寸？如果 Modal 里有下拉刷新怎么办？不同的 App 有不同的处理方式，但应该保证整个 App 内操作一致性。
